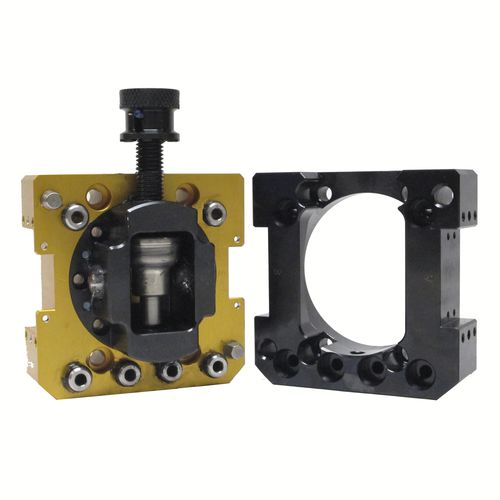

机器人换刀系统 MC-36R

凸轮手动

产品概述
ATI 手动换刀器提供了一种简便可靠的解决方案，可在无需工具或供电的情况下快速更换末端执行器。其设计注重易用性和可重复对准，可减少停机时间并提升协作环境、实验室或小批量应用的灵活性。

主要特性

• 紧凑型机体，整机重量 1.75 kg（≈3.85 lb），内置 (6) 个 1/8 NPT 气路直通口
• 螺旋式锁定机构（专利），提供高锁紧力
• 棘轮旋钮增强锁定位置的安全性
• 提供两个平面以安装电气模块
• 建议承载：36 kg（≈80 lb）；产品内容中标注的额定承载：16 kg（≈35 lb）
• 高强度重量比

规格

• 直通端口尺寸：(6) 1/8 NPT
• 气路直通端口数量：6
• 位置重复性：未说明
• 建议承载：36 kg（≈80 lb）
• 额定承载：16 kg（≈35 lb）
• X/Y 静态力矩容量：113 Nm（≈1000 lbf·in）
• Z 静态力矩容量：169 Nm（≈1500 lbf·in）
• 主侧重量：0.998 kg（≈2.2 lb）
• 工具侧重量：0.748 kg（≈1.65 lb）
• 耦合时重量：1.75 kg（≈3.85 lb）
• 驱动类型：手动
• 机器人腕部类型：标准
• 颜色：黑色
• 端口螺纹：NPT 螺纹

型号信息
型号：MC-36R

技术规格

• 锁定：螺旋式锁定机构（专利），配棘轮旋钮
• 安装：两个平面用于安装电气模块
