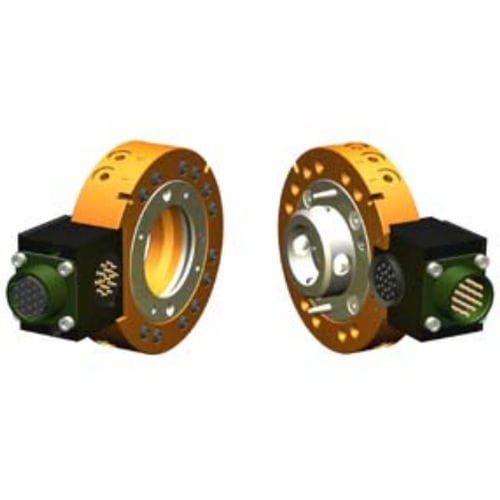

机器人换刀系统 QC-20

自动

产品概述

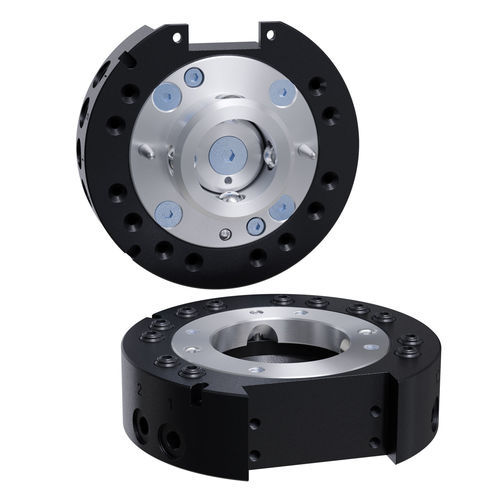

QC-20-E 机器人换刀器实现端执行器的全自动交换，具备安全且可重复的锁定以及多路公用通道。为高循环工业机器人应用设计，支持气动驱动，带有对准特征和多种安装选项，便于灵活部署。

特性

• 紧凑耦合包重量 0.853 kg，内置 (12) 个 M5 或 #10-32 气体直通口
• No-Touch 锁定技术允许在锁定时最大 2.0 mm 的板间间隙
• 专利防故障（fail-safe）锁定机构，降低作用于活塞的力
• 通过接口板支持多种安装方式，适配不同机器人手腕
• 所有锁定部件均为 Rc58 不锈钢制造
• 提供一处平面用于安装电气模块以扩展功能
• 对准结构提供抗扭强度和可重复的接合
• 可选锁定/解锁传感器

技术规格

• 型号: QC-20-E
• 锁紧力 @ 80 psi (5.5 bar): 2300 N (≈517 lbf)
• 最大锁紧距离: 2.03 mm (≈0.08 in)
• 气体直通口: (12) M5 或 #10-32
• 位置重复精度: 0.0152 mm (≈0.0006 in)
• 建议载荷上限: 25 kg (≈55 lb)
• X/Y 静态力矩容载: 56.5 Nm
• Z 静态力矩容载: 35 Nm
• 主侧重量: 0.535 kg (≈1.18 lb)
• 工具侧重量: 0.318 kg (≈0.7 lb)
• 耦合时重量: 0.853 kg (≈1.88 lb)
• 驱动类型: 气动 (Pneumatic)
• 机器人手腕类型: 标准
• 颜色: 黑色
• 端口螺纹: BSPP/G
