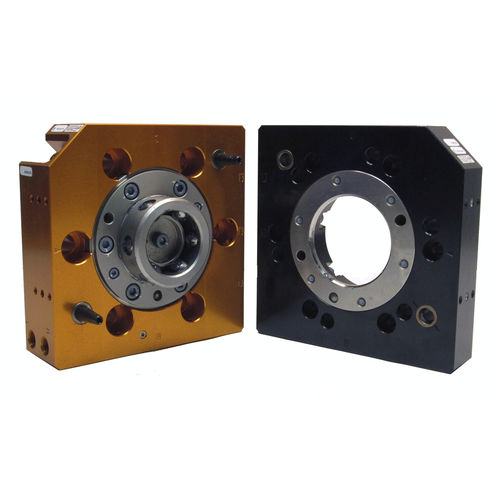

机器人换刀系统 QC-46

自动

概述
QC-46-E 是一款机器人换刀器，支持端执行器的全自动交换，具有可靠的锁定、通路接口以及高位置重复性。为高循环工业环境设计，可减少停机时间并提升机器人单元的柔性。

主要特性

• 提供四个（4）平面用于安装功能模块；C面支持中心/双模块安装，可在无需适配器的情况下安装最多两个模块。
• No-Touch 锁定技术允许在锁定时板间最大 2.5 mm 的分离。
• 专利的失效安全型锁定机构设计，降低作用于活塞的力以实现可靠闭合。
• 可直接安装于 ISO 100 mm 机器人手腕安装图案以最小化堆叠高度；亦支持其他安装图案。
• 所有锁定部件采用 Rc58 不锈钢制造以提升耐磨性。
• 换刀器本体的对齐特征提高了扭转强度并便于维护。
• 集成锁定/解锁检测以传达状态；无需 SIP。

变体 / 选项

• 端口螺纹选项：BSPP/G 或 NPT。
• 各螺纹选项的产品变体 SKU/ID 列于产品页面。

技术规格

• 锁紧力 @ 80 psi (5.5 bar)：5800 N
• 最大锁紧距离：2.54 mm
• 通路端口尺寸：页面未说明
• 气动通路端口数量：页面未说明
• 位置重复精度：0.0152 mm
• 建议额定载荷：70 kg
• X/Y 静态力矩承载：226 Nm
• Z 静态力矩承载：150 Nm
• 主侧重量：1.95 kg
• 工具侧重量：1.03 kg
• 耦合时重量：2.98 kg
• 驱动类型：气动
• 机器人手腕类型：标准（ISO 100 mm）
• 颜色：黑色
• 端口螺纹（默认）：BSPP/G
• 型号 / SKU：QC-46-E
