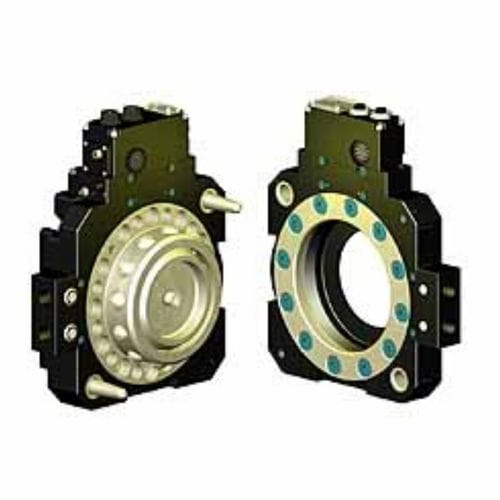

机器人换刀系统 QC-510

自动

产品概述
QC-510 换刀器实现端执行器的全自动更换，具备安全气动锁定、集成介质通道和高位置重复性。为高循环工业机器人应用和恶劣环境设计，可直接安装于大多数1000 kg机器人手腕（无需专用接口板）。

主要特点

• 模块化结构：高功率、冷却液、伺服、通信和离散信号采用独立模块，便于维护并提高配置灵活性。
• Ready 传感器（2 个）：在工具板与主板相距 0.06 英寸（1.5 mm）以内时检测到并发出准备锁定信号。
• 专利失效保护锁定：设计降低作用于活塞的力，同时确保可靠啮合。
• 高扭矩承载能力：大活塞直径和外向球体行程提高 X/Y/Z 方向的力矩承载能力。
• 材料：所有锁定部件均为 Rc58 不锈钢。
• 集成传感：包含锁定/解锁检测，用于安全和过程验证。
• 直接安装：可无需专用接口板直接安装于大多数1000 kg机器人手腕。

规格

• 锁紧力 @ 80 psi（5.5 bar）：62000 N（≈ 13 957 lbf）
• 最大锁紧距离：2.54 mm（0.1 in）
• 位置重复精度：0.0152 mm（0.0006 in）
• 建议额定载荷：700 kg（≈ 1 543 lb）
• X/Y 静态力矩承载力：4860 Nm（≈ 43 000 lbf·in）
• Z 静态力矩承载力：3500 Nm（≈ 31 000 lbf·in）
• 主侧重量：19.4 kg（≈ 42.8 lb）
• 工具侧重量：8.64 kg（≈ 19 lb）
• 耦合时重量：28.1 kg（≈ 61.8 lb）
• 驱动类型：气动
• 机器人手腕类型：标准
• 颜色：黑色
