机器人换刀系统 QC-310
自动气动气动式执行器

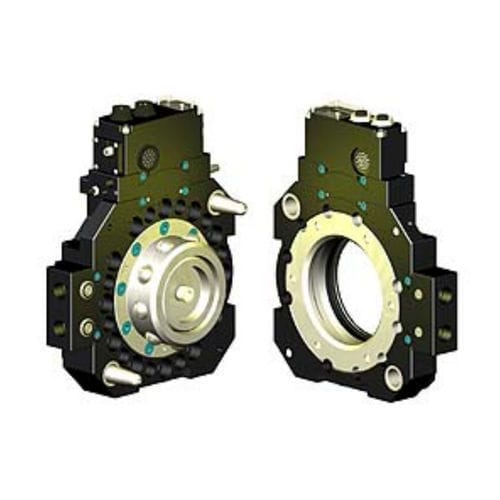

机器人换刀系统 - QC-310 - ATI Industrial Automation - 自动 / 气动 / 气动式执行器
机器人换刀系统 - QC-310 - ATI Industrial Automation - 自动 / 气动 / 气动式执行器
机器人换刀系统 - QC-310 - ATI Industrial Automation - 自动 / 气动 / 气动式执行器 - 图像 - 2
添加到我的收藏夹
添加到产品对比表

产品规格型号

应用
机器人
类型
自动, 气动
操控类型
气动式执行器
其他特性
高速

产品介绍

概述
QC-310 换刀器实现端执行器的全自动更换,具有可靠的机械锁紧、工具/介质贯通和高定位重复性。该产品为恶劣工业环境和高循环应用设计,可提高机器人自动化系统的运行率和工艺灵活性。

主要特性
  • 模块化结构:电力、冷却液、伺服、通信和离散信号接口采用独立模块,便于维护并提高配置灵活性。
  • Ready 传感器(2 个):当工具侧板距离主侧板 1.5 mm 时检测到并发出准备锁定信号。
  • 专利失效安全锁定:锁定机构设计使作用于活塞的力较低,同时保证可靠锁定。
  • 高力矩承载能力:较大活塞直径和外向球体行程提高旋转力矩能力。
  • 耐用的锁定部件:所有锁定件均为 Rc58 不锈钢制造。
  • 集成锁/解锁检测:为安全和过程控制提供位置反馈。
  • 直接安装:可直接安装于大多数 500 kg 级机器人手腕(无需 SIP)。

附加说明
模块化架构支持多种介质和信号需求,同时简化维护和备件通用性。适用于需要频繁换刀、流体/电气贯通和高重复性的应用场景。

参数 / 技术规格
  • 锁紧力 @ 80 psi (5.5 bar):38000 N
  • 最大锁定距离:2.54 mm
  • 定位重复性:0.0152 mm
  • 建议额定载荷:510 kg
  • X/Y 静态力矩容量:3290 Nm
  • Z 静态力矩容量:3160 Nm
  • 主侧重量:12.5 kg
  • 工具侧重量:6.92 kg
  • 锁紧后总重:19.5 kg
  • 驱动类型:气动
  • 机器人手腕类型:标准
  • 颜色:黑色
* 显示价格为参考价,此价格不含税、不含运费、不含关税,也不包含因安装或投入使用所产生的其他额外费用。参考价格可能因国家、原材料价格和汇率的不同而产生变化。
