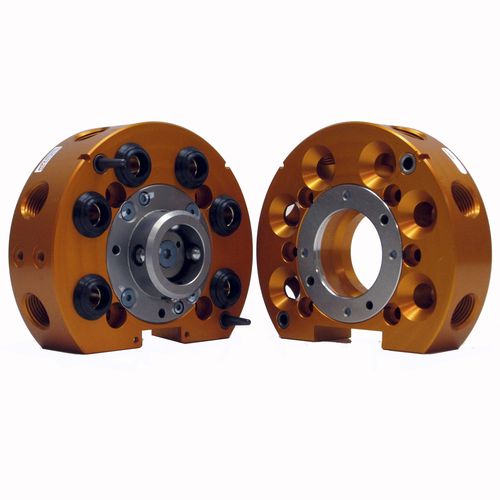

机器人换刀系统 QC-22

自动

产品概述

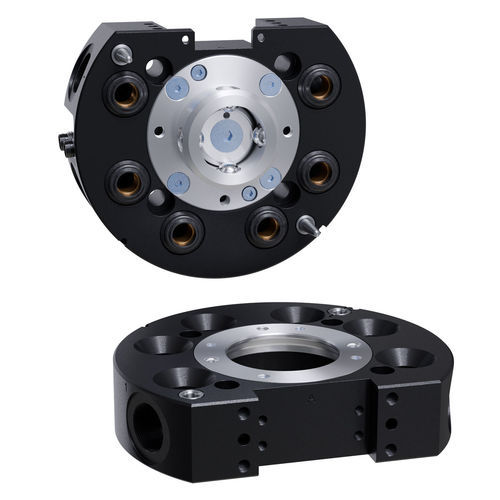

ATI QC-22-E 机器人换刀器可实现端执行器的全自动更换，具备安全的故障安全锁定、集成公用直通口和高重复定位精度。适用于高循环工业应用和恶劣环境，可提升机器人自动化的运行时间和灵活性。

主要特性

• 在 1.42 kg 耦合包中集成 (6) 个 3/8 NPT 气动直通口
• 更大直径的气动通道以满足更高气流需求的应用
• No-Touch 锁定技术在锁定时允许最多 2.0 mm 的板间间隙
• 专利的故障安全锁定设计降低作用于活塞的力
• 通过接口板支持多种安装方式
• 所有锁定零件均为 Rc58 不锈钢
• 机体上设有一个平面用于安装公用模块
• 机体定位特征提高扭转强度并便于维护
• 可选的锁定/解锁传感器

规格

• 锁紧力 @ 80 psi (5.5 bar)：2300 N (≈ 520 lbf)
• 最大锁紧距离：2.03 mm (0.08 in)
• 直通口尺寸： (6) 3/8 NPT
• 气动直通口数量：6
• 位置重复精度：0.0152 mm (0.0006 in)
• 建议额定载荷：25 kg (≈ 55 lb)
• X/Y 静态力矩承载能力：56.5 Nm (≈ 500 lbf-in)
• Z 轴静态力矩承载能力：90.4 Nm (≈ 800 lbf-in)
• 主侧重量：0.866 kg (≈ 1.91 lb)
• 工具侧重量：0.549 kg (≈ 1.21 lb)
• 耦合时重量：1.42 kg (≈ 3.13 lb)
• 驱动类型：气动
• 机器人手腕类型：标准
• 颜色：黑色
• 端口螺纹：BSPP / G
