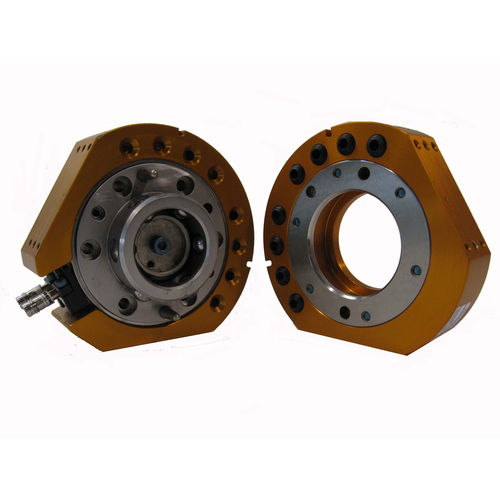

机器人换刀系统 QC-40Q

自动凸轮

产品概述
QC-40Q-E 是一款用于工业环境的气动机器人工具交换器，适用于端执行器的全自动交换。其具备安全的故障安全锁定、集成气路通道和高位置重复精度，可在高循环的机器人应用中提升运行时间和灵活性。

主要特性

• 紧凑的耦合质量 1.84 kg，集成八个 1/8 气路通道
• No-Touch 锁定技术允许锁定时板间最大分离 1.5 mm
• 专利故障安全锁定机构，使作用在活塞上的力较低，保证可靠啮合
• 通过接口板支持多种安装方式，便于灵活集成
• 所有锁定部件均为 Rc58 不锈钢加工，耐磨
• 提供两处平面以安装功能模块以扩展功能
• 机体定位特征提高扭转强度并便于维护

附加产品信息

• 驱动方式：气动
• 适用于标准机器人腕部
• 颜色：黑色
• 提供主/工具端接口选项及模块化公用件安装

技术规格

• 型号：QC-40Q-E
• 锁紧力 @ 80 psi (5.5 bar)：5600 N
• 最大锁紧行程：3.05 mm
• No-Touch 锁定允许分离：最多 1.5 mm
• 通气口尺寸： (8) 1/8（NPT 或 BSPP/G，取决于配置）
• 气路通道数量：8
• 位置重复精度：0.0152 mm
• 建议额定载荷：60 kg（≈132 lb）
• X/Y/Z 静态力矩容量：226 Nm
• 主侧重量：1.25 kg
• 工具侧重量：0.59 kg
• 耦合重量：1.84 kg
• 驱动类型：气动
• 机器人腕型：标准
• 端口螺纹选项：NPT 或 BSPP/G
