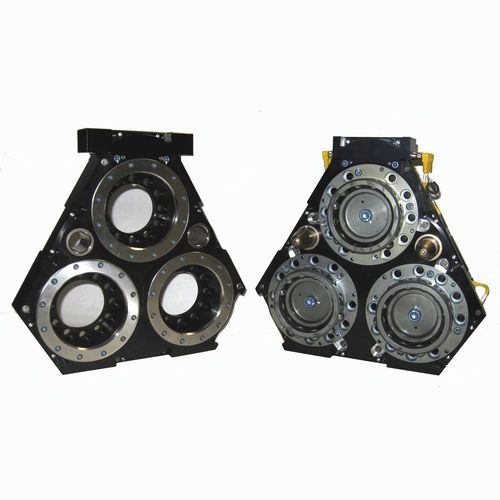

机器人换刀系统 QC-1210

自动

产品概述
QC-1210是一款用于工业机器人的气动换刀器，设计用于端执行器的全自动更换。它提供可靠的锁紧、工具通道和高位置重复精度，适用于高循环和恶劣环境，并配备适配板以匹配常见的安装图样。

主要特性

• 模块化结构：电源、冷却、伺服、通信和离散信号为独立模块，便于维护和配置。
• 高转矩承载能力与强度：采用QC-210系列经验证的锁紧机构，满足高达1350 kg的机器人载荷规范。
• 内部布线：支持集成阀门和DeviceNet模块，便于安装和拆卸。
• 布线易整理：电气、气动和水口按直列布置，模块可重新排列以适应布线需求。
• 重量与体积优化：紧凑设计在不降低性能的前提下最小化重量和体积。
• 集成机器人适配板：适用于200–315 mm的安装图样。
• 锁定时堆叠高度：122.2 mm (4.81 in) — 不含所需接口板。

技术规格

• 建议额定载荷：1350 kg (≈ 2980 lb)
• 锁紧力 @ 80 psi (5.5 bar)：93,000 N (≈ 21,000 lbf)
• 最大锁紧距离：1.02 mm (0.04 in)
• 位置重复精度：0.0152 mm (0.0006 in)
• X/Y静态力矩承载能力：5,420 Nm (≈ 48,000 lbf·in)
• Z静态力矩承载能力：5,420 Nm (≈ 48,000 lbf·in)
• 主侧重量：17.7 kg (≈ 39.0 lb)
• 工具侧重量：10.0 kg (≈ 22.0 lb)
• 配合时重量：27.8 kg (≈ 61.3 lb)
• 驱动类型：气动
• 机器人腕类型：标准
• 颜色：黑色
