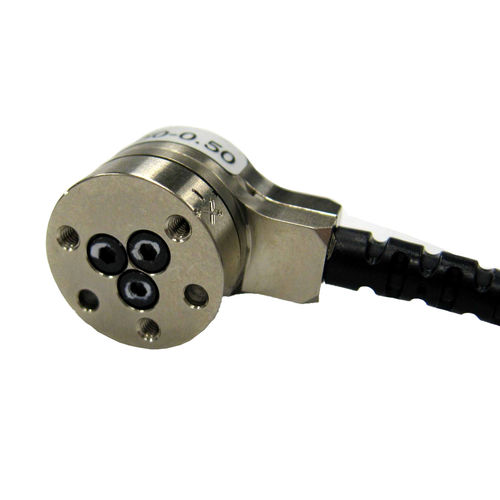

6轴力和扭矩传感器 Nano17模拟0-10V电压输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 6轴
- 输出
- 模拟, 0-10V, 电压输出, CAN, EtherCATP, 以太网, ProfiNet, RS-485, RS422
- 力度
50 N
- 扭矩
0.5 Nm
(0.37 ft.lb)
产品介绍
产品概述
附加产品信息
技术规格
- 6轴力/扭矩检测 – 测量 Fx、Fy、Fz、Tx、Ty、Tz 的力和扭矩，量程最高可达 50 N 力和 0.5 Nm 扭矩，适用于高灵敏度的操控与触觉任务。
- 紧凑外形 – 带外部电子元件的商业上最小 6 轴传感器，适用于低至中等载荷应用和空间受限场景。
- 模拟输出（±10V） – 提供实时力/扭矩反馈，兼容多数 PLC、控制器和数据采集系统。
- 高机械强度 – 采用 EDM 线切割高强度不锈钢制造；单轴最大允许过载为额定量程的约 3.1 至 13.8 倍。
- 高信噪比 – 硅应变片产生的信号约为传统箔式应变计的 75 倍；放大后噪声失真极小。
- 防护等级 – 标准为 IP20；根据线缆出口和配置，可选 IP65 或 IP68 版本。
附加产品信息
- 显示型号：Nano17-E-1.8-IFPS
- 显示零件号：Nano17-E-1.8-IFPS
- 可选变体包括 Nano17-E-1.8-IFPS、Nano17-E-5-IFPS、9105-TW-NANO17-E-1.8、9105-TW-NANO17-E-5 及多种通信/接口选项（Analog mV/V、EtherCAT/RS485、Ethernet/RS422、EtherNet/IP & CAN、PROFINET），线缆出口和防护等级不同。
技术规格
- 测量范围：50 N / 0.5 Nm
- 检测范围：X/Y 力 ±50 N；X/Y 扭矩 ±0.5 Nm；Z 力 ±70 N；Z 扭矩 ±0.5 Nm
- 分辨率：X/Y 力 0.0125 N；X/Y 扭矩 0.06 Nm；Z 力 0.0125 N；Z 扭矩 0.0625 Nm
- 单轴过载：力 X/Y ±250 N；力 Z ±480 N；扭矩 X/Y ±1.6 Nm；扭矩 Z ±1.8 Nm
- 刚度：力 X/Y 8.2×10^6 N/m；力 Z 1.1×10^7 N/m；扭矩 X/Y 2.4×10^2 Nm/rad；扭矩 Z 3.8×10^2 Nm/rad
- 共振频率：Fx/Fy/Tz 7200 Hz；Fz/Tx/Ty 7200 Hz
- 高度：14.5 mm；直径：17 mm；重量：0.00907 kg
- 接口等级：IP20（可选 IP65/IP68 变体）
- 通信（示例）：模拟（±10V）；可选其他接口
- 精度（满量程）：0.75–1.25%（依轴而定）
- 延迟：<1 ms；采样率：40 kHz（总速率；每轴速率取决于 DAQ）
- 连接器（示例）：12 针圆形 Amphenol（视变体而定）
