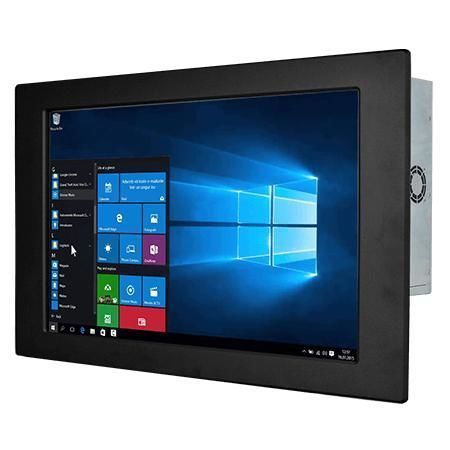

电阻式触摸屏工业平板电脑 W24IF7T-PMA2

液晶LED背光24"

概述
Winmate W24IF7T-PMA2 是一款 24 英寸面板安装型 Panel PC，面向机械控制、工厂自动化与操作员 HMI 应用。支持 Intel® 第九代 Core™ i3 / i5 / i7 处理器，提供 M.2 与 2.5" SATA 弹性存储、多种 I/O、TPM 2.0 安全以及面板/ VESA 安装选项，适用于工业现场集成部署。

关键特性

• 24.0" FHD（1920 x 1080）显示，面板亮度 250 nits
• Intel® 第九代 Core™ i3 / i5 / i7 CPU 可选
• 灵活存储：M.2 NVMe/SATA + 2 x SATA III（2.5"），支持 RAID 0/1
• 丰富 I/O：4 x USB 3.2 Gen1、串口、双千兆网口
• 12V DC 电源输入（Din4 接头）；支持 DisplayPort 与 HDMI 视频输出
• TPM 2.0，支持通过 M.2 扩展 WLAN/蓝牙

亮点

• 可选电阻式触摸或非触控保护玻璃
• 低功耗设计与主动风冷，适合持续运行
• 标准面板安装，支持后置 / VESA 安装以适应不同场景

显示

• 尺寸：24.0 inches
• 触控/玻璃：电阻式触摸（可选）；保护玻璃（无触控，选配）
• 分辨率：1920 x 1080
• 亮度：250 nits；对比度：3000:1
• 可视角度：89/89/89/89；有效显示区：527.04 x 296.46 mm

系统规格

• 处理器：默认 i7-9700TE（1.8GHz，最高 3.8GHz）；可选 i5-9500TE、i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64 GB
• 存储：默认 128 GB SSD；可选至 2 TB；M.2 2280 M-Key + 2 x SATA III
• 以太网：双 Intel® 千兆控制器
• 安全与系统：TPM 2.0；Windows 10 IoT Enterprise（64-bit）或 Linux Ubuntu 可选

机械尺寸

• 尺寸：606 x 376 x 76 mm；开孔尺寸：560.5 x 327.5 mm
• 重量：8.7 kg
• 安装方式：面板安装（默认）；VESA（可选）
• 外壳：金属；散热：风扇设计

环境

• 工作湿度：10%–90% RH（无凝结）
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 端口

• USB：4 x USB 3.2 Gen1（Type-A）
• 串口：1 x RS232/422/485（可配置）+ 1 x RS232
• 网口：2 x RJ45 千兆
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic-in、Line-out、2 x 扬声器
• 扩展：M.2 2280/2242 M-Key（NVMe/SATA）；M.2 2230 E-Key（Wi‑Fi）；可选 PCIe 3.0 x16
• 指示：电源与存储 LED；亮度调节旋钮
• 电源输入：1 x 12V DC（Din4 接头）

控制与配件

• 按键：电源、复位
• 配件：100–240V AC 转 DC 适配器、电源线、VESA 螺丝、安装夹、驱动光盘与手册（视出货配置而定）

技术规格

• 型号：W24IF7T-PMA2
• 显示：24.0" FHD（1920 x 1080），250 nits，3000:1
• CPU：i7-9700TE / i5-9500TE / i3-9100TE
• 内存：最高 64 GB DDR4 SO-DIMM
• 存储：M.2 NVMe/SATA + 2 x SATA III（2.5"）支持 RAID
• 网络：双 Intel 千兆 LAN
• 安全：TPM 2.0
• 系统支持：Windows 10 IoT Enterprise（64-bit）、Linux Ubuntu（可选）
• 安装：默认面板安装，VESA 可选
• 工作范围：0°C 至 50°C，10%–90% RH 非凝结
• 认证：CE、FCC
