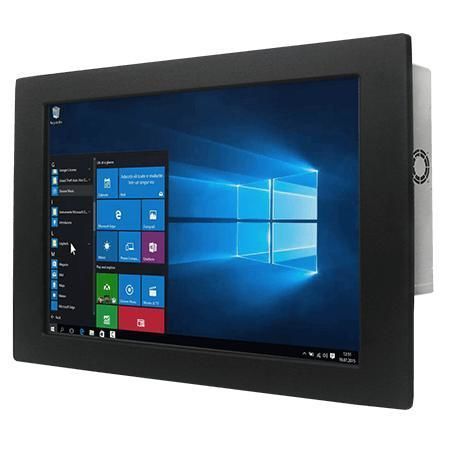

电阻式触摸屏工业平板电脑 W18IF7T-PMA2

TFT LCD18.5"第九代Generation Intel® Core™

概述
Winmate W18IF7T-PMA2 是一款 18.5" 面板安装型 Panel PC，采用 Intel® 第9代 Core™ i3/i5/i7（Coffee Lake Refresh）处理器。针对机器控制、工厂自动化与操作员 HMI 设计，提供灵活存储、多种 I/O 以及工业级金属外壳，适用于 OEM 与系统集成商。

重点特色

• 18.5" 显示屏，1366 x 768，亮度 450 nits
• Intel® 第9代 Core™ i7/i5/i3（TE 系列）处理器可选
• 存储灵活：M.2 NVMe/SATA 与 2.5" SATA 插槽；可选 RAID 0/1
• 丰富 I/O：4 x USB 3.2 Gen1、2 x 千兆 LAN、串口、DP（HDMI 可选）
• 12 V DC 电源输入（Din4 pin）；TPM 2.0

显示

• 尺寸：18.5 inches
• 分辨率：1366 x 768
• 亮度：450 nits
• 对比度：1000:1
• 可视角度：85/85/80/80
• 有效区域：409.8 x 230.4 mm
• 触控 / 玻璃：可选电阻式触控或无触控保护玻璃（可选）

系统规格

• 处理器：Intel® Core™ i7-9700TE（默认），可选 i5-9500TE、i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高支持 64 GB
• 存储：128 GB SSD 默认；可选 256/512 GB/1 TB/2 TB；M.2 2280 M-Key（NVMe/SATA）与 M.2 用于 Wi‑Fi
• 以太网：2 x Intel® Gigabit LAN
• 操作系统：Windows 10 IoT Enterprise（64-bit）或 Linux（可选）
• WLAN / 蓝牙：通过 M.2 模块可选

机械规格

• 外形尺寸：520 x 340 x 70 mm
• 开孔尺寸 (Cut out)：462 x 285 mm
• 重量：约 5.3 kg
• 安装：面板安装（默认）；VESA 可选
• 外壳：金属机壳；冷却：风扇设计

环境

• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10%–90% RH，非冷凝

认证

• CE
• FCC

I/O 端口

• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• LAN：2 x RJ45 千兆
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic in、Line out、2 x 喇叭
• 扩展：M.2 2280/2242 M-Key（NVMe/SATA）、M.2 2230 E-Key（Wi‑Fi）、PCIe 3.0 x16（可选）
• 指示灯与控制：电源 LED、存储 LED、亮度调节旋钮、电源与复位按钮
• 电源输入：1 x 12V DC Din4 pin

控制

• 按键：1 x Power；1 x Reset

附件

• 100~240V AC 转 12V DC 适配器
• 电源线、VESA 螺丝、安装夹
• 驱动光盘与使用手册（视配置而定）

特性 / 规格汇总

• 型号：W18IF7T-PMA2
• 品牌：Winmate
• 显示：18.5"，1366 x 768，450 nits
• CPU：Intel® Core™ i7/i5/i3（第9代，TE）
• 内存：最高 64 GB（2 x SO-DIMM）
• 存储：M.2 NVMe/SATA + 2 x SATA III（2.5"）; RAID 可选
• I/O：4 x USB3.2 Gen1、2 x LAN、串口、DP1.2、HDMI 可选
• 电源：12V DC Din4 pin
• 尺寸 / 重量：520 x 340 x 70 mm / 约 5.3 kg
• 使用范围：0°C–50°C；10%–90% RH 非冷凝
• 认证：CE、FCC
