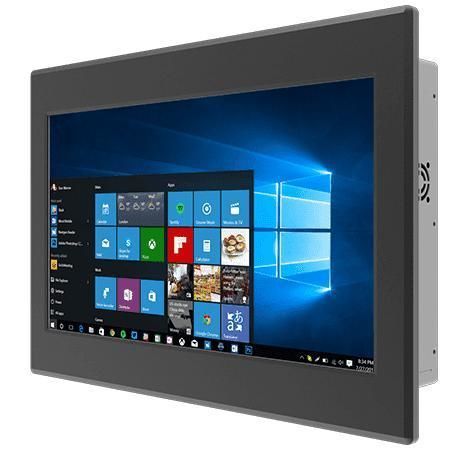

电阻式触摸屏工业平板电脑 W15IT7T-PMA2

液晶15.6"Intel® Core™ i5-1135G7

Overview
Winmate W15IT7T-PMA2 是一款 15.6" 面板安装 Panel PC，搭载 Intel® Core™ i5（Tiger Lake），面向机器控制、工厂自动化和操作员 HMI。适用于需要多接口、多显示支持及灵活安装方式的工业 OEM 与系统集成商。

Key features

• Intel® Core™ Tiger Lake UP3：i5-1135G7（最高 4.2 GHz）；可选 i5-1145G7E（vPro）
• 15.6" 显示屏，1366 x 768，400 nits
• 多显示接口：DP / HDMI / LVDS / eDP
• 丰富 I/O：串口、4 x USB 3.2 Gen2 Type-A、双 Intel® 以太网（1 x 1G、1 x 2.5G）
• 12V DC 单电压输入（Din4）；无风扇散热设计

Product details

• 显示：15.6"、1366 x 768、对比度 500:1、有效区域 344.232 x 195.536 mm、视角 85/85/80/80
• 触控 / 玻璃：可选电阻式触摸屏，或可选保护玻璃（无触控功能）
• 内存与存储：2 x non-ECC SO-DIMM（最高支持 64GB）；默认 128 GB SSD；可选最高 4 TB；支持 M.2 2280 (NVMe) 与 2.5" SATA
• 连接：4 x USB 3.2 Gen2 Type-A，1 x RS232/422/485（默认 RS232），1 x RS232，默认 DP1.4，HDMI 2.0 可选，Mic-in 与 Line-out
• 扩展与无线：M.2 2280 M-Key（NVMe），M.2 2230 E-Key（Wi‑Fi 模块），PCIe 4.0 x16 插槽（x4 信号）
• 安全与操作系统：TPM 2.0；可选 Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04（Linux 不支持 Wake on Touch）
• 机械与安装：尺寸 400 x 280 x 75.5 mm；开孔 368.3 x 232 mm；重量 3.9 kg；金属机箱；默认面板安装，VESA 可选
• 电源与指示：12V DC 输入（Din4）；建议适配器 12V 120W；电源与存储 LED；亮度调节旋钮；电源与复位按键
• 环境与认证：工作温度 0°C 到 50°C；存储温度 -10°C 到 60°C；工作湿度 10%–90% RH 非凝结；认证 CE、FCC

Applications

• 机器控制与 CNC 系统
• 工厂自动化与操作员 HMI 工位
• 需要多 I/O、可靠网络与长期可用性的嵌入式工业计算

Technical specifications

• 型号：W15IT7T-PMA2
• 品牌：Winmate
• 显示：15.6" / 1366 x 768 / 400 nits / 500:1
• 处理器：Intel® Core™ i5-1135G7（可选 i5-1145G7E vPro）
• 内存：2 x SO-DIMM，最多 64GB
• 存储：默认 128 GB SSD；可选至 4 TB；M.2 NVMe + 2.5" SATA 支持
• 以太网：1 x Gigabit RJ45，1 x 2.5 Gigabit RJ45
• USB：4 x USB 3.2 Gen2x1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• 视频：1 x DP1.4（默认），1 x HDMI 2.0（可选）
• 电源：12V DC（Din4）；适配器 12V 120W
• 尺寸 / 开孔 / 重量：400 x 280 x 75.5 mm / 368.3 x 232 mm / 3.9 kg
• 安装：面板安装（默认）；VESA 可选
• 安全：TPM 2.0
• 散热：无风扇设计
• 工作温度 / 存储温度 / 湿度：0°C 到 50°C / -10°C 到 60°C / 10%–90% RH 非凝结
• 认证：CE、FCC
