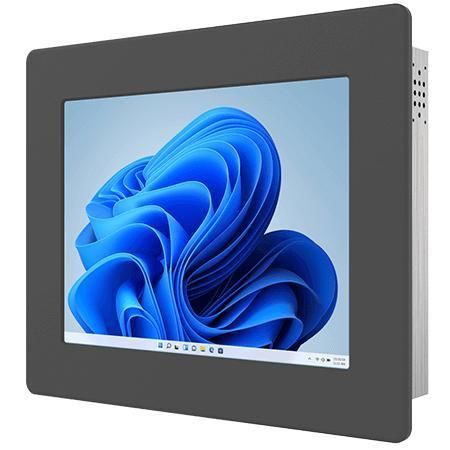

电阻式触摸屏工业平板电脑 R10IAN3S-PMT2

TFT LCD10.4"Intel®N100处理器

产品概述
Winmate R10IAN3S-PMT2 是一款 10.4 吋面板安装工业面板电脑，适用于机器控制、工厂自动化与操作员 HMI。采用 Intel® Alder Lake‑N 系列处理器（默认 N100，可选 N150），配备 XGA 显示、无风扇金属机壳与丰富的 I/O 以满足工业部署需求。

重点特色

• 10.4" XGA TFT（1024 x 768），面板亮度 500 nits
• Intel® Alder Lake‑N N100（默认）或 N150（可选）
• 1 x SO‑DIMM DDR5‑4800，最高支持 16 GB
• 双 Intel® 2.5 Gigabit 以太网口
• 多样 I/O：USB Type‑C（支持 DP‑Alt），HDMI（选配），USB 3.2 Gen2/Gen1，USB 2.0，串口
• 默认面板安装，支持 VESA 可选安装

显示与人体工学

• 分辨率 1024 x 768（XGA），亮度 500 nits，对比度 1000:1
• 视角 88/88/88/88，有效显示区 210.4 x 157.8 mm
• 选配电阻式触控或保护玻璃（无触控）

系统与存储

• 处理器：Intel® N100（默认）最高 3.40 GHz；Intel® N150（可选）最高 3.60 GHz
• 内存：默认 4GB；可选 8GB / 16GB（1 x SO‑DIMM DDR5‑4800）
• 存储：NVMe SSD 可达 4TB；可选 1 x SATA III 支持 2.5" SSD/HDD（仅在未安装 NVMe 时可用）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise、Windows 11 Pro、Linux Ubuntu 24.04（Ubuntu 不支持 Wake on Touch）

I/O 与扩展

• 网口：2 x Intel® 2.5 Gigabit RJ45
• USB：1 x USB 3.2 Gen2 Type‑C（支持 DP Alt 模式）；2 x USB 3.2 Gen1 Type‑A；配置相关的 USB 2.0 端口
• 串口：1 x RS232/422/485（可选）+ 1 x RS232
• 视频：1 x HDMI 2.0b（选配）
• 音频：2 x 内置喇叭
• 扩展：1 x M.2 2230 E‑Key 插槽（Wi‑Fi 模组）
• 指示与控制：电源/存储 LED、亮度调节旋钮、电源与复位按键
• 电源输入：1 x 12V DC（2.5φ DC jack）；适配器：12V 50W

机械与安装

• 外形尺寸：284 x 234 x 55 mm
• 开孔尺寸（Cut‑out）：262 x 199 mm
• 重量：约 2.4 kg
• 机壳：金属，风扇免维护设计
• 安装方式：面板安装为默认；VESA 安装为选配

环境与认证

• 工作温度：0°C 至 50°C；储存温度：-10°C 至 60°C
• 工作湿度：10% 至 90% RH，非凝结
• 认证：CE、FCC

典型应用

• 机器控制与自动化
• 操作员 HMI 面板
• 工厂自动化与嵌入式工业系统

技术规格（摘要）

• 型号：R10IAN3S-PMT2
• 显示：10.4" XGA（1024 x 768），500 nits，1000:1
• 处理器：Intel® N100（默认）/ N150（可选）
• 内存：4GB 默认；最高 16GB（SO‑DIMM DDR5‑4800）
• 存储：128GB SSD 默认；NVMe 可达 4TB；1 x SATA III（选配）
• 网路：2 x 2.5GbE
• 接口：USB‑C（DP Alt）、USB‑A、USB2.0、RS232/422/485、HDMI（选配）、M.2 Wi‑Fi 插槽
• 电源：12V DC；适配器 12V 50W
• 尺寸 / 开孔 / 重量：284 x 234 x 55 mm / 262 x 199 mm / 约 2.4 kg
• 认证：CE、FCC
