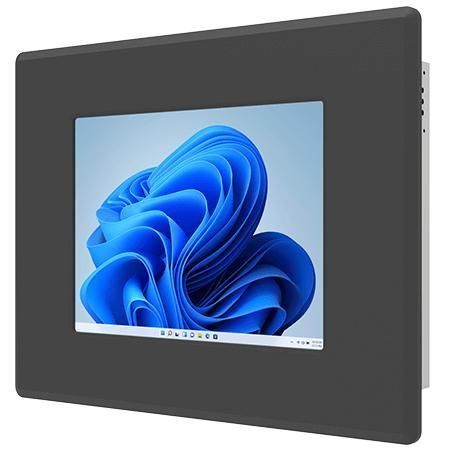

电阻式触摸屏工业平板电脑 R08IAN3S-PMU1

TFT LCD8.4"Intel®N100处理器

概述
Winmate R08IAN3S-PMU1 是一款 8.4 吋面板安装 Panel PC，适用于机器控制、工厂自动化与操作员 HMI。机型支持 Intel® Alder Lake‑N（N100 标配，N150 可选），集成 Intel® UHD 显示，金属机壳与无风扇设计，适合工业部署并提供灵活的 I/O 与双 2.5 GbE 网络接口。

主要特点

• 8.4" SVGA（800 x 600）TFT 显示，600 nits
• Intel® Alder Lake‑N N100（默认）或 N150（可选）
• 1 x SO‑DIMM DDR5‑4800，最高 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet 控制器
• 多种 I/O：USB‑C（支持 DP‑Alt）、USB 3.2 Gen2/Gen1、USB 2.0、串口、HDMI（可选）
• 标准面板安装；可选 VESA 安装

显示

• 尺寸：8.4 inches
• 分辨率：800 x 600（SVGA）
• 亮度：600 nits
• 对比度：600:1
• 可视角：75°/75°/60°/70°
• 有效显示区：170.4 x 127.8 mm
• 触控/玻璃：电阻式触控可选；保护玻璃可选

系统规格

• 处理器：Intel® N100（6M 缓存，最高 3.40 GHz）默认；Intel® N150（6M 缓存，最高 3.60 GHz）可选
• 内存：4 GB 默认；可选 8 GB、16 GB（SO‑DIMM DDR5‑4800）
• 存储：128 GB SSD 默认；可选至 4 TB；无 NVMe 时支持 1 x SATA III 用于 2.5" SSD/HDD（最多 2 TB）
• 以太网：双 Intel® 2.5 GbE
• 安全：支持 TPM 2.0
• 操作系统：Windows 11 IoT Enterprise 64‑bit、Windows 11 Pro 64‑bit、Linux Ubuntu 24.04（不支持 Wake on Touch）
• 无线：通过 M.2 2230 E‑Key 插槽可选配 WLAN/BT

机构

• 尺寸：275 x 216 x 62 mm
• 开孔尺寸：237 x 177 mm
• 重量：約 1.9 kg
• 安装方式：面板安装（默认）；VESA 可选
• 机壳：金属
• 散热：无风扇设计

环境

• 工作湿度：10%–90% RH，非冷凝
• 工作温度：0°C 到 50°C
• 存储温度：-10°C 到 60°C

认证

• CE
• FCC

I/O 端口

• USB：2 x USB 3.2 Gen1 Type‑A；1 x USB 3.2 Gen2 Type‑C（支持 DP Alt 模式）
• 串口：1 x RS232/422/485（默认 RS232）；1 x RS232
• 局域网：2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0b（可选）
• 音频：2 x 喇叭
• 扩展：1 x M.2 2230 E‑Key（用于 Wi‑Fi 模块）
• 指示灯：电源与存储 LED；亮度调节旋钮
• 电源输入：1 x 12V DC，2.5φ DC 插孔

控制

• 按钮：1 x 电源；1 x 复位

附件

• 100–240V AC 转 12V DC 适配器
• 电源线
• VESA 螺丝（若选择 VESA）
• 安装夹具

电源

• 额定输入：12V DC
• 适配器：12V 50W

技术规格

• 型号：R08IAN3S-PMU1
• 品牌：Winmate
• 显示：8.4" SVGA（800 x 600），600 nits，600:1 对比度
• 处理器：Intel® N100（默认）或 N150（可选）
• 内存：SO‑DIMM DDR5‑4800，最高 16 GB
• 存储：128 GB SSD 默认，支持多种 SSD/HDD 选项
• 以太网：双 Intel® 2.5 GbE
• I/O：HDMI（选配）、USB‑C DP‑Alt、USB 3.2 Gen2/Gen1、USB 2.0、串口
• 尺寸 / 重量：275 x 216 x 62 mm / 约 1.9 kg
• 工作温度/湿度：0°C–50°C；10%–90% RH 非冷凝
• 认证：CE、FCC
