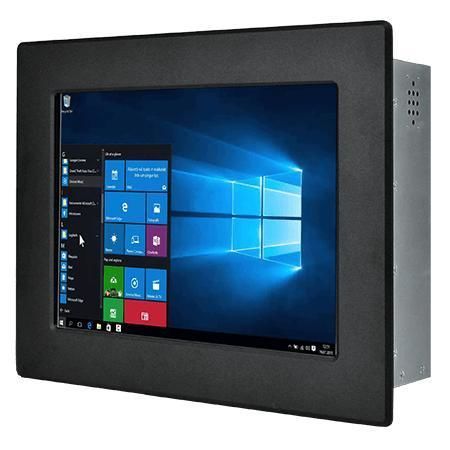

电阻式触摸屏工业平板电脑 R10IE3S-PMT2

TFT LCD10.4"Intel® Celeron® N6211

概述
Winmate R10IE3S-PMT2 是一款 10.4 英寸面板安装型 Panel PC，搭载 Intel® Celeron® N6211，适用于机器控制、工厂自动化及操作员 HMI，提供低功耗、长期供货支持和丰富的 I/O 扩展选项。

主要特性

• 10.4" TFT XGA（1024 x 768），亮度 500 nits
• Intel® Celeron® N6211 处理器（最高 3.0 GHz）
• 1 x SO-DIMM，最高支持 16 GB DDR4（默认 4 GB）
• 2 x 2.5 G LAN（Intel® 控制器）
• 扩展：M.2 2242 B-Key（SATA）、M.2 2230 E-Key，可选 SATA III 2.5"
• 丰富 I/O：USB3.2 Gen2x1、USB2.0、RS232/422/485、HDMI（可选）

产品亮点

• 面板表面可选：电阻式触摸或带保护玻璃（无触摸）
• 金属机壳、无风扇设计与高效散热，适合长期工业运行
• 默认面板安装，支持后置和 VESA 安装以便集成

显示

• 尺寸：10.4 英寸
• 触控/玻璃：电阻式触摸（可选）；保护玻璃无触摸（可选）
• 分辨率：1024 x 768（XGA）
• 亮度：500 nits
• 对比度：1000:1
• 视角：88/88/88/88
• 有效区域：210.4 x 157.8 mm

系统规格

• 处理器：Intel® Celeron® N6211（最高 3.0 GHz）
• 内存：默认 4GB；可选 8GB / 16GB — 1 x SO-DIMM，最大 16GB DDR4
• 存储：默认 128GB SSD；可选至 2TB；可选 1 x SATA III（2.5"）
• 以太网：2 x 2.5 G LAN
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise、Windows 11 Pro、Windows 10 IoT Enterprise、Ubuntu 22.04
• 无线：WLAN / Bluetooth 可选（通过 M.2 2230 E-Key）

机械

• 外形尺寸：284 x 234 x 55 mm
• 开孔尺寸（Cut out）：262 x 199 mm
• 重量：約 2.4 kg
• 安装：面板安装（默认），VESA 安装（可选）
• 机壳：金属外壳
• 冷却：无风扇设计

环境

• 工作湿度：10% 至 90% RH（无冷凝）
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 埠

• USB：2 x USB 3.2 Gen2x1 (Type-A)
• 其他 USB：4 x USB 2.0
• 串口：1 x RS232/422/485（可配置，默认 RS232）+ 1 x RS232
• LAN：2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 音频：2 x 扬声器
• 扩展：1 x M.2 2242 B-Key（SATA III SSD）；1 x M.2 2230 E-Key（Wi‑Fi 模组）
• 指示灯：电源 LED、存储 LED
• 亮度调节：1 x 亮度调节旋钮
• 电源输入：1 x 12V DC，2.5φ DC jack

控制

• 按键：1 x 电源键；1 x 复位键

附件

• 100~240V AC 转 12V DC 适配器
• 电源线
• VESA 螺丝
• 安装夹

电源

• 额定电源：12V DC
• 适配器：12V 50W

技术规格

• 型号：R10IE3S-PMT2
• 制造商：Winmate
• 显示：10.4" TFT XGA 1024x768，500 nits
• CPU：Intel® Celeron® N6211
• 内存：最高 16GB DDR4（1 x SO-DIMM）
• 存储：128GB SSD（默认），可选至 2TB；支持 SATA III / M.2
• 网络：2 x 2.5 G LAN
• I/O：USB3.2 Gen2x1 x2、USB2.0 x4、多串口、HDMI（可选）
• 安全：TPM 2.0
• 尺寸/重量：284 x 234 x 55 mm / 2.4 kg
• 认证：CE、FCC
