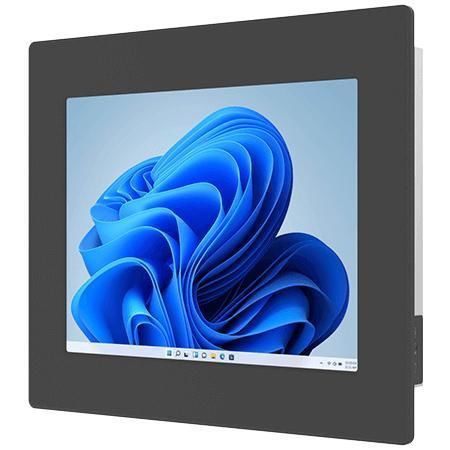

电阻式触摸屏工业平板电脑 R12IAN3S-PMM2

TFT LCD12.1"Intel®N100处理器

概述
Winmate R12IAN3S-PMM2 是一款 12.1 英寸 XGA 面板安装工业计算机，适用于机器控制、工厂自动化与操作员 HMI。该机型采用 Intel® Alder Lake‑N 平台（默认 N100，选配 N150），金属无风扇机箱与丰富 I/O，满足嵌入式工业应用需求。

主要功能

• 12.1 英寸 XGA TFT LCD（1024 x 768），亮度 500 nits
• Intel® Alder Lake‑N（默认 N100，选配 N150）
• 1 x SO‑DIMM DDR5‑4800，最高支持 16 GB
• 2 x Intel® 2.5 Gigabit 以太网
• 丰富 I/O：HDMI（可选）、USB 3.2 Gen2 Type‑C（支持 DP‑Alt）、USB 3.2 Gen1 Type‑A、USB 2.0、多组 COM 口
• 面板安装（默认）及可选 VESA 安装；金属外壳；无风扇设计

典型应用

• 机器控制与工厂自动化
• 操作员 HMI 与监控站
• 需要长期供货的嵌入式 OEM 系统

认证

• CE
• FCC

特性 / 技术规格

• 显示：12.1 inches；分辨率：1024 x 768（XGA）；面板亮度：500 nits；对比度：1000:1；视角：89/89/89/89；有效显示区：245.76 x 184.32 mm；触控/玻璃：可选电阻式触控或可选无触控保护玻璃
• 处理器：Intel® Processor N100（6M Cache, up to 3.40 GHz）默认；Intel® Processor N150（6M Cache, up to 3.60 GHz）可选
• 内存：默认 4 GB；可选 8 GB、16 GB；1 x SO‑DIMM DDR5‑4800，最大 16 GB
• 存储：默认 128 GB SSD；可选 256/512 GB、1 TB、2 TB、4 TB；1 x SATA III for 2.5‑inch SSD/HDD，最大 2 TB（仅在无 NVMe SSD 时可用）
• 以太网控制器：2 x Intel® 2.5 Gigabit Ethernet
• 安全：TPM 2.0
• 操作系统：Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 24.04（不支持 Wake on Touch）
• 无线/蓝牙：通过 M.2 2230 E‑Key 插槽可选配
• 尺寸：324 x 274 x 57 mm；开孔尺寸：303 x 234.5 mm；重量：2.6 kg
• 安装：面板安装默认；VESA 可选；外壳：金属；散热：无风扇设计
• 环境：工作湿度 10%–90% RH（无凝结）；工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C
• I/O 埠：USB 2 x USB 3.2 Gen1 Type‑A；1 x USB 3.2 Gen2 Type‑C（支持 DP Alt Mode）；串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232；LAN：2 x 2.5G RJ45；视频：1 x HDMI 2.0b（可选）；音频：2 x 喇叭；扩展：1 x M.2 2230 E‑Key；指示灯：电源/存储 LED；亮度旋钮
• 电源：输入 1 x 12V DC（2.5φ DC 插口）；适配器：12V 50W
• 控制：1 x 电源键；1 x 重置键
• 配件：100~240V AC 转 DC 适配器；电源线；VESA 螺丝；安装卡扣
