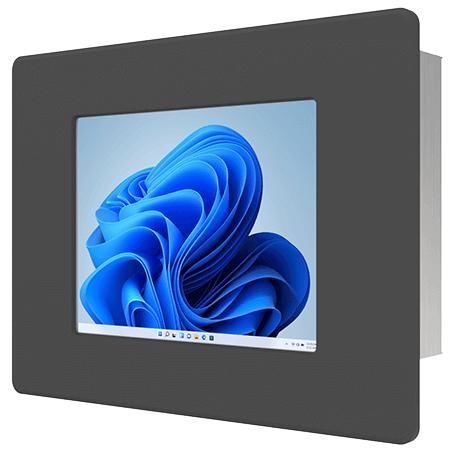

电阻式触摸屏工业平板电脑 R06IAN3S-PMA1

TFT LCD6.5"Intel®N100处理器

产品概述
Winmate R06IAN3S-PMA1 为 6.5 吋面板安装工业面板电脑，适用于机器控制、工厂自动化和操作员 HMI。配备 6.5 吋 SVGA TFT、英特尔® Alder Lake‑N（N100/N150 家族）、灵活 I/O 及双 2.5 Gb 以太网，金属无风扇机壳适合现场持续运行并便于系统整合。

重点特色

• 6.5 吋 SVGA TFT，亮度 700 nits
• 英特尔® Alder Lake‑N（N150 / N100 视配置而定）
• 1 x SO‑DIMM DDR5‑4800，最高 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• 视频与 I/O：HDMI（可选）、USB 3.2 Type‑C（支持 DP‑Alt）、USB Type‑A、USB 2.0、多个 COM 接口

显示

• 尺寸：6.5 吋（SVGA 640 x 480）
• 亮度：700 nits；对比度：600:1
• 可视角：80/80/70/70；有效区域：132.48 x 99.36 mm
• 触控选项：电阻式触控（可选）或无触控保护玻璃（可选）

系统规格

• 处理器：Intel® Processor N100 / Alder Lake‑N family（N100/N150），最高 3.40 GHz
• 内存：1 x SO‑DIMM DDR5‑4800（默认 8 GB，最高 16 GB 可选）
• 存储：1 x M.2 2280 M‑Key NVMe（默认 128 GB；可选 256/512 GB、1/2/4 TB）；若无 NVMe，可选 2.5" SATA III
• 以太网：2 x Intel® 2.5 Gigabit 控制器
• 安全：TPM 2.0
• 操作系统可选：Windows 11 IoT Enterprise 64-bit / Windows 11 Pro 64-bit / Linux Ubuntu 24.04（Linux 不支持 Wake on Touch）
• 无线：WLAN/BT 模块可选

机械

• 尺寸：218 x 164 x 55.6 mm；开孔尺寸：192 x 144 mm
• 重量：1.4 kg；外壳：金属；散热：无风扇设计
• 安装方式：面板安装为默认；VESA 安装可选

工作环境

• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10% 至 90% RH，無凝結
• 前面防护等级：IP65

I/O 埠

• USB：配置可达 2 x USB 3.2 Type‑A（Gen1/Gen2 视配置而定），1 x USB 3.2 Gen2 Type‑C（支持 DP‑Alt）
• 附加 USB：4 x USB 2.0（视配置）
• 串口：最多 4 x COM（RS232/422/485 配置）
• 网口：2 x 2.5 GbE RJ45
• 视频：HDMI 2.0b（可选）
• 音频：2 x 喇叭
• 扩展：1 x M.2 2280 M‑Key（NVMe）、1 x M.2 2230 E‑Key（Wi‑Fi 模组）
• 指示灯：电源 LED、存储 LED
• 电源输入：12V DC，2.5φ DC 接孔

电源与配件

• 电源规格：12V DC；适配器：12V 50W
• 配件：100~240V AC→12V DC 适配器（可选）、电源线、VESA 螺丝、安装夹

控制

• 1 x 电源按钮；1 x 复位按钮

认证

• CE
• FCC

技术规格

• 型号：R06IAN3S-PMA1
• 显示：6.5" SVGA（640 x 480），700 nits
• CPU：Intel® N100 / Alder Lake‑N N150
• 内存：1 x SO‑DIMM DDR5‑4800，最高 16 GB
• 存储：M.2 NVMe（默认 128 GB，可选至 4 TB）；可选 SATA III
• 网络：2 x 2.5 GbE
• 接口：HDMI（选配）、USB‑C（DP‑Alt）、USB‑A、USB2.0、COM（RS232/422/485）
• 安装：面板安装默认，VESA 可选
• 前面 IP：IP65
• 工作温度：0°C 至 50°C
• 尺寸 / 重量：218 x 164 x 55.6 mm / 1.4 kg
• 认证：CE、FCC
