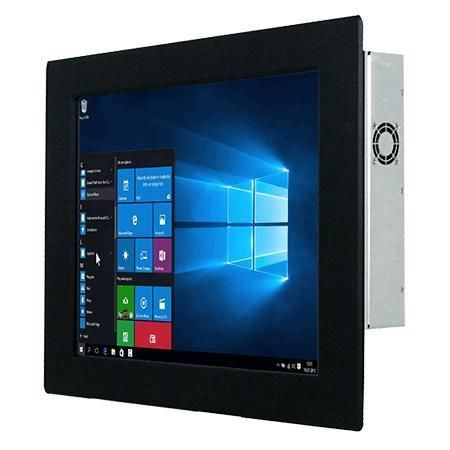

电阻式触摸屏工业平板电脑 R15IAD7T-PMC3

液晶15"Intel® Core™ i9-12900TE

产品摘要
Winmate R15IAD7T-PMC3 是一款 15 英寸面板安装工业计算机，采用第12/14代 Intel® Core™ 处理器（Alder Lake / Raptor Lake）为可选平台。适用于机器控制、工厂自动化与操作员 HMI，具备灵活的安装方式与丰富的 I/O 配置。

主要特性

• 15 英寸 1024 x 768 面板，支持电阻式触控或保护玻璃（可选）
• Intel® Core™ i3/i5/i7/i9（T/TE 系列）处理器选项
• 2 x SO-DIMM DDR5 4800MHz，最高支持 64 GB
• 内置双 2.5 Gb 以太网与 4 x USB 3.2 Gen2x1
• 默认 DP1.4a，HDMI 2.0b 可选；丰富的串口与音频接口
• 12 V DC 电源输入（Din4），金属外壳，风扇散热设计

概述

• 面向工业集成：适用于控制面板、操作 HMI 站与嵌入式连续运行应用。
• 表面选项灵活：可选电阻式触控或保护玻璃以适配不同操作与环境要求。
• 优化能耗与散热，适合长期生产环境运行。
• 安装方式多样：默认面板安装，可选 VESA 和其它后置安装夹片。

认证

• CE
• FCC

显示

• 尺寸：15.0 英寸
• 分辨率：1024 x 768
• 触控 / 玻璃：电阻式触控（可选）或保护玻璃（无触控，可选）
• 亮度：300 nits
• 对比度：2000:1
• 有效区域：304.1 x 228.1 mm；视角 88/88/88/88

系统

• 处理器：默认 Intel® Core™ i3-12100TE；可选 i5-12500TE、i7-12700TE、i9-12900TE 及部分第14代 T 系列
• 芯片组：Intel® R680E
• 内存：2 x non-ECC SO-DIMM DDR5 4800MHz，最高 64GB
• 存储：默认 128GB SSD；可选 256/512GB/1/2/4TB；2 x SATA III 支持 2.5" SSD/HDD（可选，支持 RAID）；1 x M.2 2280 NVMe
• 安全：TPM 2.0
• 操作系统：可选 Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04（Ubuntu 不支持 Wake on Touch）

机械

• 尺寸：400 x 320 x 79 mm；开孔尺寸：359 x 273 mm
• 重量：4.2 kg
• 安装：面板安装（默认）；可选 VESA 与其他安装夹片
• 外壳：金属；冷却：风扇式设计

环境

• 工作湿度：10% 至 90% RH 非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

I/O 与扩展

• USB：4 x USB 3.2 Gen2x1（Type-A，10 Gbps）
• 串口：1 x RS232/422/485（可配置，默认为 RS232）+ 1 x RS232
• LAN：2 x 2.5 Gbps RJ45
• 视频：1 x DP1.4a（DP++，默认，最高 4096 x 2160@60Hz）；1 x HDMI 2.0b（可选）
• 音频：Mic-in、Line-out
• 扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• 电源输入：1 x 12 V DC（Din4）

控制与配件

• 按钮：1 x Power、1 x Reset
• 配件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝、安装夹片（根据配置）

型号 / 品牌

• 型号：R15IAD7T-PMC3
• 品牌：Winmate
