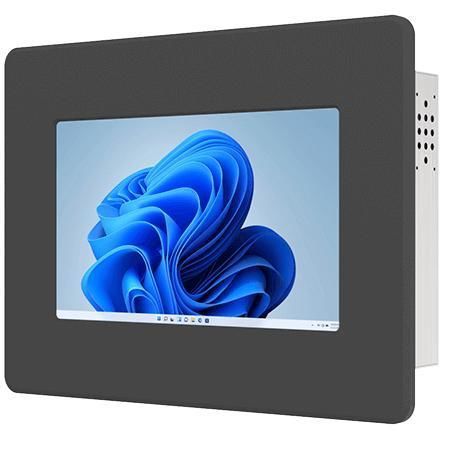

电阻式触摸屏工业平板电脑 W07IAN3S-PMT1

TFT LCD7"Intel®N100处理器

概述
Winmate W07IAN3S-PMT1 是一款 7 英寸面板安装工业 Panel PC，搭载 Intel® Alder Lake‑N 系列处理器（N100 默认，N150 可选）。该产品面向机器控制、工厂自动化和操作员 HMI，提供稳健的集成能力、长生命周期可用性和适配工业环境的可靠性能。

主要特点

• 7" SVGA TFT LCD（1024 x 600）
• Intel® Alder Lake‑N N100（默认）/ N150（可选）
• 1 x SO‑DIMM DDR5‑4800，最高支持 16GB
• 双 2.5GbE 以太网接口
• 多种现代 I/O：HDMI（可选）、USB 3.2 Type‑C（支持 DP‑Alt）、USB 3.2 Gen2 Type‑A、USB 2.0 等
• 支持面板安装（默认）和 VESA 安装（可选）
• 金属外壳，静音无风扇设计

功能亮点
该 Panel PC 配备 7" SVGA 显示屏以确保工业场景下的清晰显示，并提供丰富的 I/O 以便无缝集成（多口 USB、可选 HDMI、串口、双 Intel® 2.5GbE 控制器）。支持 TPM 2.0 安全、通过 M.2 E‑Key 扩展无线能力，并提供多种内存、存储与操作系统选项，适配嵌入式与自动化应用。

认证
CE, FCC

产品详情

• 显示：7.0 inches，1024 x 600，亮度 320 nits，对比度 1000:1，视角 75/75/75/70，有效区域 153.6 x 90 mm
• 触控 / 玻璃：电阻式触控（可选）或无触控保护玻璃（可选）
• 处理器：Intel® N100 6M 缓存，最高 3.40 GHz（默认）；Intel® N150 6M 缓存，最高 3.60 GHz（可选）
• 内存：默认 4GB；可选 8GB 或 16GB（SO‑DIMM DDR5‑4800）
• 存储：默认 128GB SSD；可选 256GB / 512GB / 1TB / 2TB / 4TB；1 x SATA III 支持 2.5" SSD/HDD（最高 2TB，仅当无 NVMe 时）
• 以太网：2 x Intel® 2.5 Gigabit Ethernet 控制器
• 安全：TPM 2.0
• 操作系统选项：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Ubuntu 24.04（可选，Wake on Touch 不支持）
• WLAN / 蓝牙：可选，通过 M.2 2230 E‑Key 插槽扩展

机械规格

• 尺寸：218 x 164.6 x 55.3 mm
• 开孔尺寸（Cut out）：192 x 133 mm
• 重量：1.5 kg
• 安装方式：面板安装（默认）；VESA 安装（可选）
• 外壳：金属
• 散热：无风扇设计

环境

• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

I/O 接口

• USB：2 x USB 3.2 Gen1 Type‑A；1 x USB 3.2 Gen2 Type‑C（支持 DP Alt 模式）；另有 USB 2.0 端口视配置而定
• 串口：1 x RS232/422/485（可配置，默认 RS232）；1 x RS232
• LAN：2 x 2.5 Giga LAN（RJ45）
• 视频：1 x HDMI 2.0b（可选）
• 音频：2 x 喇叭
• 扩展：1 x M.2 2230 E‑Key（用于 Wi‑Fi 模块）
• 指示灯：电源 LED x1；存储 LED x1
• 电源输入：1 x 12V DC，2.5φ DC 插孔

控制与配件

• 按键：电源键 x1；复位键 x1
• 随附配件：100~240V AC 转 12V DC 适配器、电源线、VESA 螺丝、安装夹具

规格汇总

• 型号：W07IAN3S-PMT1
• 品牌：Winmate
• 显示尺寸：7.0 inches
• 分辨率：1024 x 600（SVGA）
• 亮度：320 nits
• 对比度：1000:1
• 视角：75/75/75/70
• 有效区：153.6 x 90 mm
• 触控：电阻式（可选）/ 保护玻璃（可选）
• 处理器：Intel® N100（默认）/ N150（可选）
• 内存：SO‑DIMM DDR5‑4800，默认 4GB，最高 16GB
• 存储：默认 128GB SSD，选配至 4TB
• 网络：双 2.5GbE
• I/O：HDMI、USB‑C（DP‑Alt）、多组 USB 与 COM
• 安装方式：面板安装默认，支持 VESA（选配）
• 外壳/散热：金属外壳，无风扇设计
• 认证：CE、FCC
