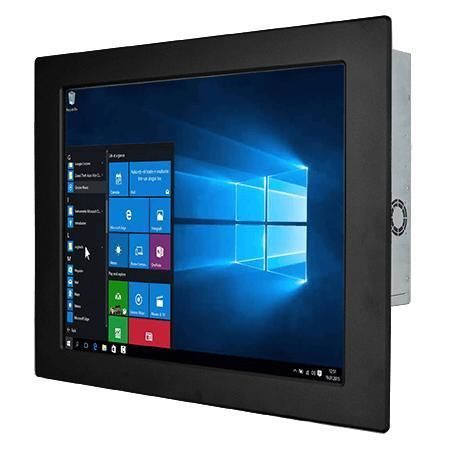

电阻式触摸屏工业平板电脑 R19IF7T-PMA1

19"第九代Generation Intel® Core™Intel® Core™ i7-9700TE

概要
R19IF7T-PMA1 为一体化 19" 面板安装工业 Panel PC，采用 Intel® 第九代 Core™ i3/i5/i7（Coffee Lake Refresh）处理器。适用于机器控制、工厂自动化与操作员 HMI，强调现场可靠运行、低功耗、灵活安装与长期供货稳定性。

重点特色

• 19" 1280 x 1024 分辨率显示
• Intel® 第九代 Core™ i3/i5/i7 处理器
• 灵活存储：1 x 2.5" HDD 与 1 x SSD；支持 M.2
• 多种 I/O：串口及 4 x USB 3.2 Gen1
• 12 V DC 电源输入（Din4 接头）
• DisplayPort 支持至 4096 x 2304 @ 60 Hz；HDMI 支持至 4096 x 2304 @ 24 Hz（可选）

显示

• 尺寸：19.0 inches
• 分辨率：1280 x 1024
• 触控 / 玻璃：电阻式触摸（可选）或无触摸保护玻璃（可选）
• 面板亮度：400 nits
• 对比度：1000:1
• 可视角度：85 / 85 / 80 / 80
• 有效区域：376.32 x 301.06 mm

系统规格

• 处理器（默认 / 可选）：Intel Core i7-9700TE 1.8GHz（最高 3.8GHz）默认；Intel Core i5-9500TE 2.2GHz（最高 3.6GHz）可选；Intel Core i3-9100TE 2.2GHz（最高 3.2GHz）可选
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64GB（每槽 32GB）
• 存储：128GB SSD 默认；可选 256GB / 512GB / 1TB / 2TB；2 x SATA III 支持 2.5" SSD/HDD（可选 RAID 0/1）；M.2 2280 M-Key（NVMe 或 SATA）及 M.2 2242 B-key 支持
• 以太网：2 x Intel® Gigabit Ethernet 控制器
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise（64-bit）；可选 Linux Ubuntu
• WLAN / BT：通过 M.2 2230 E-Key 可选支持

机械

• 尺寸：474 x 384 x 78 mm
• 开孔尺寸：431 x 341 mm
• 重量：6.9 kg
• 安装：面板安装（默认）；VESA 安装（可选）
• 外壳：金属机箱
• 散热：风扇设计

环境

• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 端口与接口

• USB：4 x USB 3.2 Gen1（Type-A）
• 串口：1 x RS232/422/485（可配置，默认 RS232）+ 1 x RS232
• 局域网：2 x Gigabit LAN（RJ45）
• 视频：1 x DisplayPort 1.2（默认）；1 x HDMI 1.4（可选）
• 音频：1 x Mic in；1 x Line out；2 x 扬声器
• 扩展：1 x M.2 2280/2242 M-Key（NVMe 或 SATA SSD）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 3.0 x16 插槽（可选）
• 指示与控制：电源 LED；存储 LED；1 x 亮度调节旋钮；1 x 电源键；1 x 复位键
• 电源输入：1 x 12V DC Din4 接头

附件

• 100~240V AC 转 DC 适配器
• 电源线
• VESA 螺丝
• 安装夹
• 驱动光盘及手册

特性 / 技术规格

• 型号：R19IF7T-PMA1
• 显示：19.0"，1280 x 1024
• CPU：Intel® Core™ i7/i5/i3（第9代）
• 芯片组：Intel® Q370
• 内存：2 x SO-DIMM，最高 64GB
• 存储：M.2 NVMe/SATA + 2 x SATA III 2.5"（RAID 可选）
• 网络：2 x Gigabit LAN
• I/O：4 x USB 3.2 Gen1，串口 ×2，DP/HDMI（可选）
• 电源：12V DC（Din4）
• 尺寸/重量：474 x 384 x 78 mm / 6.9 kg
• 工作温度：0°C–50°C；存储温度：-10°C–60°C
• 认证：CE，FCC
