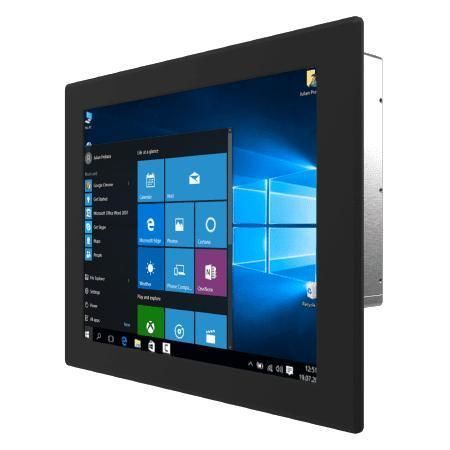

电阻式触摸屏工业平板电脑 R19IT7T-PMA1

19"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

概述
Winmate R19IT7T-PMA1 是一款 19 英寸面板安装型工控机，基于 Intel® Core™ Tiger Lake i5 平台（i5-1135G7 / i5-1145G7E）。面向机器控制、工厂自动化与操作员 HMI，提供多显示接口、丰富 I/O、无风扇散热以及适用于工业集成的 12V DC 单电压输入。

主要特性

• Intel® Core™ Tiger Lake UP3：i5-1135G7（无 vPro）/ i5-1145G7E（带 vPro）
• 19.0" 显示屏 — 分辨率 1280 x 1024，亮度 400 nits
• 通过 DP / HDMI / LVDS / eDP 面板接口支持多显示
• 丰富 I/O：串口、4 x USB 3.2 Gen2 Type-A、千兆与 2.5G 网口
• 12V DC 单电源输入；无风扇散热设计

亮点

• 表面可选：电阻式触摸（可选）或无触控保护玻璃（可选）
• 安装方式灵活：开放式框架（默认）、面板安装（可选）、后置与 VESA 安装（可选）
• 安全与存储：TPM 2.0；支持 NVMe 与 SATA 存储

认证

• CE
• FCC

显示

• 尺寸：19.0 inches
• 触控 / 面板：Resistive Touch Screen (Optional); Protection Glass Without Touch Function (Optional)
• 分辨率：1280 x 1024
• 亮度：400 nits
• 对比度：1000:1
• 可视角度：85 / 85 / 80 / 80
• 有效显示区域：376.32 x 301.06 mm

系统规格

• 处理器：Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）；可选 i5-1145G7E（带 vPro）
• 内存：2 x non-ECC SO-DIMM，最高 64 GB（每条 32 GB）
• 存储：128 GB SSD（默认）；可选 256 / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III 支持 2.5" SSD/HDD（可选）
• 以太网控制器：2 x Intel® Ethernet Controller
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise (64-bit)；Windows 11 Pro (64-bit)；Linux Ubuntu 22.04（不支持 Wake on Touch）
• 无线 / 蓝牙：可选（M.2 2230 E-Key 用于 Wi‑Fi/BT）

机械与外壳

• 尺寸：474 x 384 x 78 mm
• 开孔尺寸 (Cut out)：431 x 341 mm
• 重量：6.9 kg
• 安装方式：Open frame（默认）；Panel mount（可选）；VESA mount（可选）
• 外壳：金属
• 散热：无风扇设计

环境

• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

I/O 与扩展

• USB：4 x USB 3.2 Gen2 Type-A
• 串口：1 x RS232/422/485（默认 RS232）；1 x RS232
• 网口：1 x Gigabit RJ45；1 x 2.5 Gigabit RJ45
• 视频：1 x DP1.4（默认）；1 x HDMI 2.0（可选）
• 音频：Mic in；Line out
• 扩展：1 x M.2 2280 M-Key（NVMe SSD）；1 x M.2 2230 E-Key（Wi‑Fi 模块）；1 x PCIe 4.0 x16 插槽（x4 信号）
• 指示灯 / 控件：电源 LED；存储 LED；亮度调节旋钮
• 电源输入：1 x 12V DC，Din4 引脚连接器；适配器：12V 120W（配件）

控制与附件

• 按键：1 x 电源键；1 x 复位键
• 附件：100~240V AC→DC 适配器；电源线；VESA 螺丝；安装夹

特性 / 技术规格

• 型号：R19IT7T-PMA1
• 品牌：Winmate
• 显示尺寸：19.0"
• 分辨率：1280 x 1024
• CPU：Intel® Core™ i5-1135G7 / i5-1145G7E（Tiger Lake）
• 最大内存：最高 64 GB
• 存储：NVMe / SATA（默认 128 GB，可选最高 4 TB）
• USB：4 x USB3.2 Gen2 Type-A
• 串口：RS232/422/485 与 RS232
• 网口：1 x GbE + 1 x 2.5GbE
• 视频：DP1.4（默认），HDMI 2.0（可选）
• 安装：Open frame / Panel mount / VESA
• 外壳：金属；散热：无风扇
• 工作温度：0°C 至 50°C；存储：-10°C 至 60°C
• 认证：CE、FCC
• 安全：TPM 2.0
