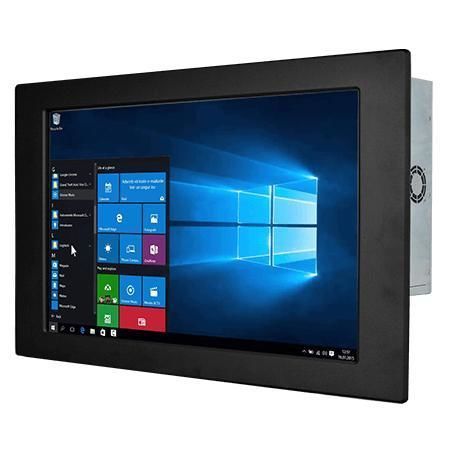

电阻式触摸屏工业平板电脑 W22IF7T-PMA3

液晶LED背光21.5"

产品简介
Winmate W22IF7T-PMA3 为 21.5 英寸面板安装式 Panel PC，适用于机器控制、工厂自动化与操作员 HMI。基于 Intel® 第九代 Core™ i3/i5/i7 处理器平台，提供灵活储存、多样 I/O、TPM 2.0 及 Windows/Linux 可选，并以金属机壳与风扇冷却支持工业长期运行。

重点特色

• 21.5" FHD 显示（1920 x 1080），250 nits
• Intel® 第九代 Core™ i3 / i5 / i7（Coffee Lake Refresh）
• M.2 NVMe/SATA + 2 x SATA III 支持 2.5" SSD/HDD（可选 RAID 0/1）
• 4 x USB 3.2 Gen1、2 个串口、2 x 千兆以太网
• 12 V DC 电源输入（Din4 pin）；默认 DP1.2，HDMI 1.4 可选
• 电阻式触摸或保护玻璃可选；TPM 2.0

认证

• CE
• FCC

显示

• 尺寸：21.5 英寸
• 分辨率：1920 x 1080
• 亮度：250 nits
• 对比度：3000:1
• 可视角：89/89/89/89
• 有效区域：476.64 x 268.11 mm
• 触摸/玻璃：电阻式触摸（可选）或保护玻璃（可选）

系统规格

• 处理器：i7-9700TE（默认）；可选 i5-9500TE、i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non‑ECC SO‑DIMM，最高 64 GB
• 存储：1 x M.2 2280 M-Key (NVMe/SATA) + 1 x M.2 2242 B-Key；2 x SATA III 支持 2.5" 驱动器；默认 128GB SSD，支持更大容量选配
• 以太网：2 x Intel® Gigabit 控制器
• 安全：TPM 2.0
• 操作系统：Windows 10 IoT Enterprise (64-bit) 或 Linux 选项
• 无线：可选 M.2 2230 E-Key 模块支持 Wi‑Fi/BT

机械与安装

• 外形尺寸：534 x 349 x 81 mm
• 开孔尺寸：508 x 302 mm（部分规格列为 506 x 302 mm）
• 重量：约 7.2 kg
• 安装方式：面板安装为默认，VESA 安装可选
• 机壳：金属外壳；冷却：风扇设计

环境

• 工作湿度：10%–90% RH（无凝结）
• 工作温度：0°C–50°C
• 存储温度：-10°C–60°C

I/O 接口

• USB：4 x USB 3.2 Gen1 Type‑A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• LAN：2 x RJ45 千兆以太网
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic in、Line out、2 x 扬声器
• 扩展：M.2 2280/2242 M‑Key、M.2 2230 E‑Key、可选 PCIe 3.0 x16
• 指示与控制：电源与存储 LED、亮度调节旋钮
• 电源输入：12 V DC，Din4 pin 接头

控制

• 按键：电源键、复位键

附件

• 100~240V AC 转 DC 适配器、供电线、VESA 螺丝、安装卡夹、驱动光盘与手册

特性 / 规格摘要

• 型号：W22IF7T-PMA3
• 品牌：Winmate
• 显示：21.5" FHD（1920x1080），250 nits
• CPU 选项：i7-9700TE / i5-9500TE / i3-9100TE
• 内存：最高 64 GB DDR4
• 存储：M.2 NVMe/SATA + 2 x SATA III
• I/O：4 x USB3.2、2 x GbE、串口、DP/HDMI、音频
• 尺寸 / 重量：534 x 349 x 81 mm / 约 7.2 kg
• 工作温湿度：0°C–50°C；10%–90% RH
• 认证：CE、FCC
