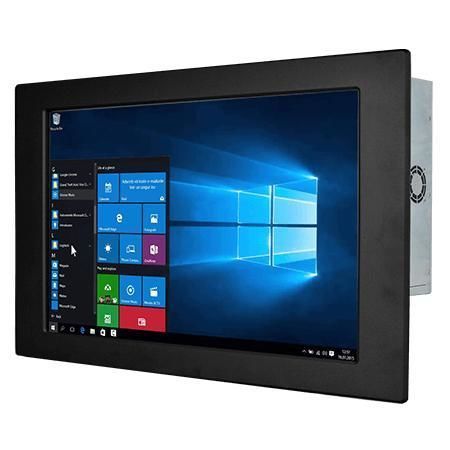

多触点触摸屏工业平板电脑 W22IAD7T-PMA3

电阻式触摸屏宽屏液晶

概述
Winmate W22IAD7T-PMA3 是一款 21.5 英寸面板安装工业一体机，适用于机床控制、工厂自动化及操作员 HMI。支持 Intel® Alder Lake S 系列处理器（可选 i3/i5/i7/i9 及 14 代 T 系列部分型号）、多种安装方式、可选触控或保护玻璃面板、双 2.5 GbE 与丰富 I/O，便于工业集成与长期部署。

主要特性

• 21.5" 全高清 1920 x 1080 面板
• Intel® Core™ 处理器选配：i3 / i5 / i7 / i9（Alder Lake S 与 14 代 T 系列选项）
• 2 x SODIMM DDR5 4800MHz，最多支持 64GB（每槽 32GB）
• 内置双 2.5 Gigabit 以太网
• 多显示输出：DP1.4a（默认）及 HDMI 2.0b（可选）
• 丰富 I/O：4 x USB 3.2 Gen2x1（Type‑A）、串口等
• 12V 直流输入（Din4 接头）、风扇散热设计

产品亮点

• 处理性能：Alder Lake 系列提供适配工业负载與并行 HMI 任务的多核吞吐能力。
• 前面板选项：可选电阻式触控或无触控保护玻璃，满足不同应用场景。
• 能耗与散热：针对长时间运行优化的低功耗方案与风扇辅助散热。
• 安装弹性：默认面板安装，支持可选 VESA 安装；提供 VESA 螺丝与安装夹。

认证
CE, FCC

配件（标配 / 可选）

• 100~240V AC 转 DC 适配器（12V 220W）
• 电源线
• VESA 螺丝
• 安装夹

技术规格

• 型号：W22IAD7T-PMA3；品牌：Winmate
• 显示：21.5 英寸，1920 x 1080，250 nits，3000:1 对比度，视角 89/89/89/89，活跃区域 476.64 x 268.11 mm
• 触控 / 玻璃：电阻式触控（可选）；保护玻璃无触控（可选）
• 处理器（可配置）：Intel® Core™ i3-12100TE（默认）；可选 i5-12500TE、i7-12700TE、i9-12900TE；列出之 14 代 T 系列可选型号
• 芯片组：Intel® R680E
• 内存：2 x non‑ECC SO‑DIMM DDR5 4800MHz，最高 64GB（每槽 32GB）
• 存储：128GB SSD（默认）；可选 256GB/512GB/1TB/2TB/4TB；2 x SATA III（支持 2.5" 驱动器，最高 2TB，RAID 可选）；1 x M.2 2280 M‑Key（NVMe）
• 以太网：2 x 2.5 Giga LAN (Intel)
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64‑bit、Windows 11 Pro 64‑bit、Ubuntu 22.04（Ubuntu 不支持 Wake on Touch）
• 无线/蓝牙：通过 M.2 2230 E‑Key 可选支持
• USB：4 x USB 3.2 Gen2x1（10 Gbps，Type‑A）
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频：1 x DP1.4a DP++（最大 4096x2160@60Hz，默认）；1 x HDMI 2.0b（可选）
• 音频：Mic in、Line out
• 扩展：1 x M.2 2280 M‑Key（NVMe）；1 x M.2 2230 E‑Key（Wi‑Fi）
• 电源：1 x 12V DC Din4 pin connector；适配器 12V 220W（列示）
• 机械：尺寸 534 x 349 x 90 mm；开孔尺寸 508 x 302 mm；重量 7.2 kg；机壳 金属
• 散热：风扇设计
• 环境：工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C；工作湿度 10%–90% RH 非凝结
• 认证：CE, FCC
