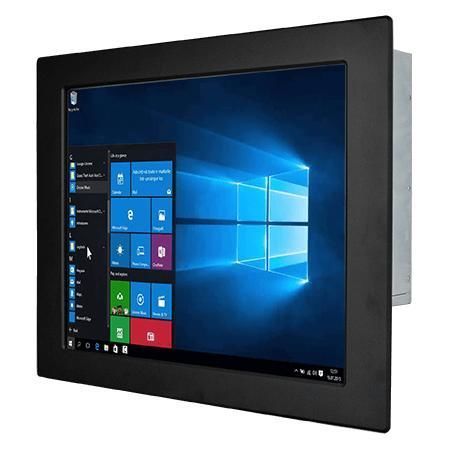

电阻式触摸屏工业平板电脑 R19IP7T-PMA1

19"Intel® Pentium® N42001280 x 1024

概述
Winmate R19IP7T-PMA1 是一款基于 Intel® Pentium® N4200（Apollo Lake）平台的 19 英寸面板安装型面板电脑。适用于机器控制、工厂自动化和操作员 HMI 等工业及 OEM 应用，提供灵活的存储与 I/O 配置、无风扇散热设计及 12 V DC 电源输入，便于嵌入式或机柜安装。

主要特色

• Intel® Pentium® N4200 处理器（1.10 GHz 基频，最高睿频 2.5 GHz）
• 19 英寸显示，分辨率 1280×1024，亮度 400 nits
• 存储：默认 128 GB SSD；可选 256/512 GB/1 TB；2 x SATA III（2.5" HDD/SSD）；M.2 2242 B‑Key 插槽
• I/O：4 x USB3.2 Gen1（Type‑A）、2 个串口（RS232/422/485 可配置）、2 x 千兆以太网（Intel 控制器）
• 可选电阻式触摸或保护玻璃；支持 DP，HDMI 可选
• 无风扇设计，金属外壳，支持 TPM 2.0
• 12 V DC 输入（Din4 引脚）；可选 12 V 84 W 适配器

显示

• 尺寸：19.0 英寸
• 分辨率：1280 × 1024
• 亮度：400 nits
• 对比度：1000:1
• 视角：85/85/80/80
• 触控选项：电阻式触摸（可选）或保护玻璃（可选）

系统

• 处理器：Intel® Pentium® N4200
• 内存：双通道 SO‑DIMM（non‑ECC），最高 16 GB（2 x SO‑DIMM）
• 存储：默认 SSD，并可通过 SATA/M.2 扩展
• 安全：TPM 2.0
• 操作系统（可选）：Windows 10 IoT Enterprise（64 位）、Linux 发行版（按配置）
• 无线：M.2 2230 E‑Key 支持 Wi‑Fi/BT（可选）

机械

• 外形尺寸：474 × 384 × 78 mm
• 开孔尺寸（Cut‑out）：431 × 341 mm
• 重量：6.9 kg
• 安装方式：面板安装（默认）；VESA 可选
• 外壳：金属；无风扇冷却设计

环境

• 工作温度：0 °C 至 50 °C
• 存储温度：-10 °C 至 60 °C
• 工作湿度：10% 至 90% RH，非冷凝

认证

• CE
• FCC

I/O 端口

• USB：4 x USB3.2 Gen1（Type‑A）
• 串口：1 x RS232/422/485（默认 RS232）；1 x RS232
• 以太网：2 x 千兆 RJ45
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）；1 x VGA（可选）
• 音频：Mic in、Line out、2 x 扬声器
• 扩展：M.2 2242 B‑Key（SATA SSD）、M.2 2230 E‑Key（Wi‑Fi）、PCIe 2.0 x1

配件

• 随机/可选配件：100–240 V AC 转 12 V DC 适配器、电源线、VESA 螺丝、安装夹、驱动及说明书（按配置）

应用场景

• 机器控制、工厂自动化、操作员 HMI、OEM 集成及嵌入式工业系统
