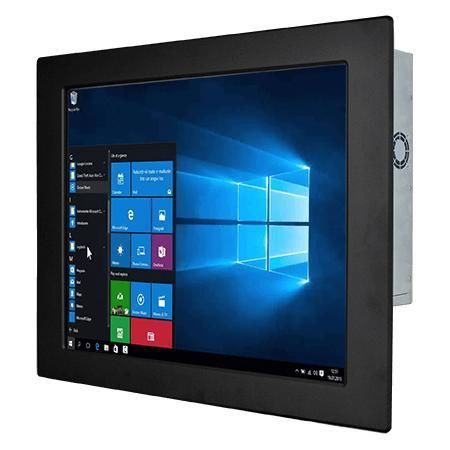

电阻式触摸屏工业平板电脑 R17IAD7T-PMM1

液晶17"Intel® Core™ i9-12900TE

概述
Winmate R17IAD7T-PMM1 是一款 17 英寸面板安装工业计算机，採用 Intel® Core™ i9/i7/i5/i3（Alder Lake / Raptor Lake 可选）处理器。适用于机械控制、工厂自动化与操作员 HMI，提供丰富 I/O、可扩展存储与长期供货支持，面向工业整合应用。

主要特性

• 17" 面板安装 Panel PC，分辨率 1280 x 1024
• Intel® Core™ Alder Lake / Raptor Lake 系列处理器（i3 / i5 / i7 / i9 可选）
• 2 x SODIMM DDR5 4800MHz，最高支援 64GB（每槽 32GB）
• 整合双 2.5 Gbps 以太网
• 多显示支援：DP 1.4a（默认），HDMI 2.0b（选购）
• 丰富 I/O：4 x USB 3.2 Gen2 Type-A、序列埠等
• 12V DC 电源输入（Din4 接头）

產品亮點 / 設計與應用
為連續運行與系統整合設計的高效能工業 Panel PC。支援電阻式觸控或選配保護玻璃（無觸控），具高效散熱與低功耗設計，並支援模組化擴充（M.2、SATA、選配無線）。預設面板安裝，亦可選配 VESA 安裝。

認證

• CE
• FCC

顯示

• 尺寸：17.0 inches
• 解析度：1280 x 1024
• 面板亮度：350 nits
• 對比度：1000:1
• 視角：85/85/80/80
• Active Area：337.920 x 270.336 mm
• 觸控 / 玻璃：電阻式觸控（選配）；保護玻璃（選配）

系統規格

• 處理器：預設 Intel® Core™ i3-12100TE；選配 i5-12500TE、i7-12700TE、i9-12900TE；亦列 i3-14100T、i5-14500T、i7-14700T、i9-14900T
• 晶片組：Intel® R680E
• 記憶體：2 x non-ECC SO-DIMM，DDR5 4800MHz，最高 64GB
• 儲存：預設 128GB SSD；選配 256GB/512GB/1TB/2TB/4TB；可選 2 x SATA III（2.5" SSD/HDD，支援 RAID）
• 乙太網：2 x Intel® 2.5 Gbps 控制器
• 安全：TPM 2.0
• 作業系統（選配）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（不支援 Wake on Touch）
• 無線：WLAN / Bluetooth 選配（M.2 2230 E-Key）

I/O 埠與擴充

• USB：4 x USB 3.2 Gen2x1（10 Gbps, Type A）
• 序列：1 x RS232/422/485（預設 RS232），1 x RS232
• LAN：2 x 2.5 Giga LAN RJ45
• 視訊：1 x DP1.4a（DP++），最高 4096x2160@60Hz（預設）；1 x HDMI 2.0b 選配
• 音訊：Mic-in、Line-out
• 擴充：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• 電源輸入：1 x 12V DC Din4 pin

機構

• 尺寸：440 x 360 x 90 mm
• 開孔尺寸：394 x 314 mm
• 重量：約 5.9 kg
• 安裝方式：面板安裝（預設）；VESA 選配
• 機殼：金屬
• 冷卻系統：風扇設計

環境條件

• 操作濕度：10% 至 90% RH，無凝結
• 操作溫度：0°C 至 50°C
• 儲存溫度：-10°C 至 60°C

按鈕與控制

• 1 x 電源按鈕
• 1 x 重置按鈕

附件

• 100~240V AC to DC 轉接器
• 電源線
• VESA 螺絲（如適用）
• 安裝夾具

規格 / 技術參數

• 型號：R17IAD7T-PMM1
• 品牌：Winmate
• 顯示：17.0" / 1280 x 1024 / 350 nits
• CPU：Intel® Core™ i3/i5/i7/i9（Alder Lake / Raptor Lake）
• 晶片組：Intel® R680E
• 記憶體：2 x DDR5 SO-DIMM，最高 64GB
• 儲存選項：NVMe M.2 與多種 SATA III 選項
• 乙太網：雙 2.5 Gbps
• USB：4 x USB 3.2 Gen2 Type-A
• 序列埠：RS232/422/485 + RS232
• 視訊輸出：DP1.4a（標準），HDMI 2.0b（選配）
• 電源：12V DC（Din4）
• 尺寸 / 重量：440 x 360 x 90 mm / 約 5.9 kg
• 認證：CE、FCC
