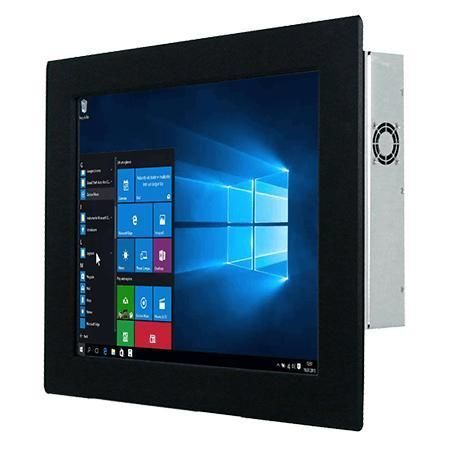

电阻式触摸屏工业平板电脑 R15IF7T-PMC3

液晶15"Intel® Core™ i7-9700TE

概述
Winmate R15IF7T-PMC3 是一款 15.0" 面板安装工业一体机，支持第9代 Intel® Core™ i3/i5/i7（Coffee Lake Refresh）处理器。面向机器控制、工厂自动化与操作员 HMI 应用，提供可配置的 CPU、内存与存储，多种 I/O 接口，并支持后置或 VESA 安装选项。

重点特色

• 15.0" 显示屏，分辨率 1024 x 768
• 第9代 Intel® Core™ i3/i5/i7 处理器
• 灵活存储：M.2 NVMe/SATA 与 2 x SATA III（2.5" SSD/HDD）
• 丰富 I/O：2 个串口与 4 x USB 3.2 Gen1 Type-A
• 12 V DC 电源输入（DIN4 接头）
• DisplayPort 支持高达 4096 x 2304 @ 60 Hz；HDMI 为可选项

显示

• 尺寸：15.0 inches
• 分辨率：1024 x 768
• 亮度：300 nits
• 对比度：2000:1
• 可视角度：88/88/88/88
• 有效显示区：304.1 x 228.1 mm
• 触控/玻璃：电阻式触控（可选）；保护玻璃（可选）

系统规格

• 处理器：i7-9700TE（默认），可选 i5-9500TE 或 i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64 GB
• 存储：默认 128 GB SSD；可选 256/512 GB/1 TB/2 TB；支持 M.2 2280 M-Key
• 以太网：2 x Intel® 千兆以太网（RJ45）
• 安全：TPM 2.0
• 操作系统：Windows 10 IoT Enterprise 64-bit（可选）；支持 Linux
• 无线：通过 M.2 2230 E-Key 支持 WLAN/BT（可选）

机械

• 尺寸：400 x 320 x 70 mm
• 开孔尺寸：359 x 273 mm（部分资料显示 360 x 273 mm）
• 重量：约 4.2 kg
• 安装方式：面板安装（默认）；VESA 可选
• 外壳：金属机箱
• 散热：风扇散热设计

环境

• 工作湿度：10% 至 90% RH，非凝结
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

I/O 端口

• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（可配置，默认 RS232）+ 1 x RS232
• 网口：2 x 千兆 RJ45
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic in、Line out、2 x 扬声器
• 扩展：M.2 2280/2242 M-Key、M.2 2230 E-Key、可选 PCIe 3.0 x16
• 指示灯：电源与存储指示 LED
• 亮度调节：旋钮
• 电源输入：12 V DC DIN4

控制

• 1 x 电源按钮
• 1 x 复位按钮

配件

• 100~240 V AC 转 DC 适配器
• 电源线
• VESA 螺丝与安装夹
• 驱动光盘与手册（或等效下载）

认证

• CE
• FCC

技术规格

• 型号：R15IF7T-PMC3
• 显示：15.0" / 1024 x 768 / 300 nits
• CPU：i7-9700TE / i5-9500TE / i3-9100TE
• 内存：最高 64 GB（2 x SO-DIMM）
• 存储：M.2 NVMe/SATA + 2 x SATA III（2.5"）
• 网口：2 x 千兆
• 接口：4 x USB3.2 Gen1 Type-A、串口、DP1.2、HDMI（选配）
• 电源：12 V DC（DIN4）
• 尺寸/重量：400 x 320 x 70 mm / 约 4.2 kg
