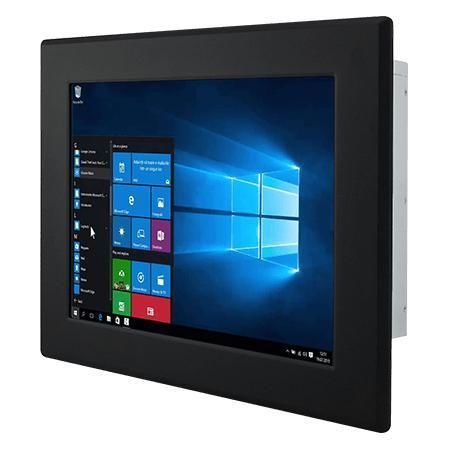

电阻式触摸屏工业平板电脑 R15IP7T-PMC3

TFT LCD15"Intel® Pentium® N4200

概述
Winmate R15IP7T-PMC3 是一款 15.0 英寸面板安装工业 Panel PC，搭载 Intel® Pentium® N4200（Apollo Lake）。针对机器控制、工厂自动化和操作员 HMI 设计，提供灵活存储、丰富 I/O 及金属无风扇机箱，便于工业级集成部署。

主要特性

• Intel® Pentium® N4200 处理器（1.10 GHz 基频，最大 2.5 GHz）
• 灵活存储：2.5" HDD 位、M.2 2242 B-key 及可选 SATA III 接口
• 丰富 I/O：2 个串口、4 x USB 3.0 Type-A、2 x 千兆 LAN
• 12 V DC 电源输入（Din4 接头）
• 显示支持：DisplayPort 最多 4096×2160 @60 Hz；HDMI 最多 3840×2160 @30 Hz（可选）
• 无风扇设计、金属外壳、面板安装（后置/VESA 安装可选）

产品亮点

• 可选电阻式触摸或不带触摸的保护玻璃
• 低功耗与优化散热，适合连续运行
• 后置与 VESA 安装选项，安装更灵活

显示

• 尺寸：15.0 inches
• 分辨率：1024 x 768
• 亮度：300 nits
• 对比度：2000:1
• 可视角度：88/88/88/88
• 有效显示面积：304.1 x 228.1 mm
• 触控/面板：电阻式触摸（可选）或保护玻璃（可选）

系统规格

• 处理器：Intel® Pentium® N4200（1.1 GHz，最高 2.5 GHz）
• 内存：双通道 non-ECC SO-DIMM，最高 16 GB
• 存储：默认 128 GB SSD；可选 256/512 GB / 1 TB；支持 2 x SATA III（2.5" SSD/HDD，可选，支持 RAID）
• 以太网：2 x Intel® 千兆 LAN
• 安全：TPM 2.0
• 操作系统（可选）：Windows 10 IoT Enterprise（64-bit）、Linux Ubuntu 20.04
• WLAN/蓝牙：通过 M.2 2230 E-key 可选

机械

• 尺寸：400 x 320 x 70 mm
• 开孔尺寸：359 x 273 mm
• 重量：4.2 kg
• 安装：面板安装（默认）；VESA 安装可选
• 外壳：金属机壳
• 散热：无风扇设计

环境

• 工作湿度：10% 至 90% RH（非冷凝）
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 端口

• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）＋1 x RS232；可选 2 x RS232
• LAN：2 x 千兆 RJ45
• 视频：1 x DisplayPort 1.2（默认），1 x HDMI 1.4（可选），1 x VGA（可选）
• 音频：1 x Mic in、1 x Line out、2 x 扬声器
• 扩展：1 x M.2 2242 B-key（SATA III SSD），1 x M.2 2230 E-key（Wi‑Fi），1 x PCIe 2.0 x1
• 指示灯：电源与存储 LED；亮度调节旋钮
• 电源输入：1 x 12 V DC Din4 接头

控制与配件

• 按键：电源键与复位键
• 配件：100~240 V AC→DC 适配器、电源线、VESA 螺丝、安装夹、手册/驱动

电源

• 额定电源：12 V DC
• 适配器：12 V 50 W（视配置附带或作为选配）

技术规格

• 型号：R15IP7T-PMC3
• 品牌：Winmate
• 显示：15.0 inches，1024 x 768，300 nits
• 处理器：Intel® Pentium® N4200
• 内存：最高 16 GB
• 存储：M.2 与 2.5" SATA 选项；默认 128 GB SSD，可选至 1 TB
• 网络：2 x 千兆 LAN；TPM 2.0
• 安装：默认面板安装；VESA 可选；金属无风扇机箱
