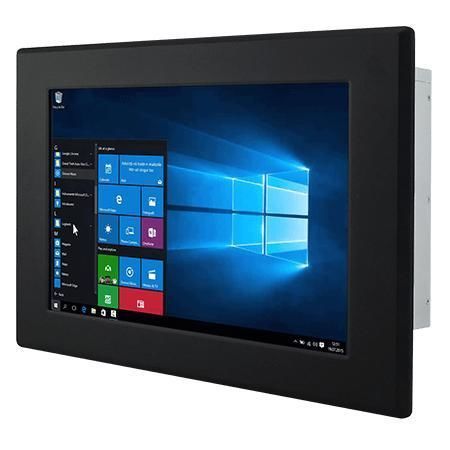

电阻式触摸屏工业平板电脑 W15IP7T-PMA2

15.6"Intel® Pentium® N42001366 x 768

概述
Winmate W15IP7T-PMA2 是一款 15.6 英寸面板安装工业面板电脑，搭载 Intel® Pentium® N4200（Apollo Lake）。针对机器控制、工厂自动化和操作者 HMI 设计，提供灵活存储、多种 I/O 端口及 4K 显示输出支持，适用于工业与嵌入式应用。

主要特点

• Intel® Pentium® N4200 (Apollo Lake) 处理器（1.10 GHz，最高 2.5 GHz）
• 15.6" 显示屏，1366 x 768 原生分辨率
• 灵活存储：1 个 2.5" HDD 插槽与 SSD 插槽；M.2 插槽和 SATA 选项
• 丰富 I/O：2 个串口，4 个 USB 3.0（USB3.2 Gen1x1 Type-A）
• 12 V DC 电源输入（Din4 引脚接头）
• 显示输出：DP1.2（4096 x 2160 @ 60 Hz），可选 HDMI（3840 x 2160 @ 30 Hz）和 VGA
• 无风扇设计及金属机箱，适合工业使用

产品亮点

• 电阻式触摸 / 可选保护玻璃：可配置为电阻式触摸屏或无触控的保护玻璃。
• 低功耗：针对能效与有效散热设计，适合生产环境长时间运行。
• 安装选项：默认面板安装，可选 VESA 安装；包含多种安装夹。

认证

• CE
• FCC

规格

• 显示 — 尺寸：15.6 inches；分辨率：1366 x 768；面板亮度：400 nits；对比度：500:1；可视角度：85, 85, 80, 80；有效显示面积：344.232 x 195.536 mm；触控/玻璃：电阻式触摸（可选）或保护玻璃（可选）。
• 处理器 — Intel® Pentium® N4200 1.1 GHz（突发至 2.5 GHz）。
• 内存 — 双通道（non-ECC）SO-DIMM，最高 16 GB。
• 存储 — 128 GB SSD（出厂默认）；可选 256 GB、512 GB、1 TB；可选 2 x SATA III 支持 2.5" SSD/HDD（支持 RAID）；1 x M.2 2242 B-key（SATA III）。
• 以太网 — 2 x Intel® 千兆以太网控制器（RJ45）。
• 安全 — TPM 2.0。
• 操作系统 — 可选：Windows 10 IoT Enterprise（64-bit）；Linux Ubuntu 20.04（可选）。
• 无线 — WLAN 可选；蓝牙可选（通过 M.2 2230 E-Key 支持 Wi‑Fi 模组）。
• USB — 4 x USB 3.2 Gen1x1 (Type-A)。
• 串口 — 1 x RS232/422/485（默认 RS232）；1 x RS232。
• 视频 — 1 x DisplayPort 1.2（默认）；1 x HDMI 1.4（可选）；1 x VGA（可选）。DP 支持 4096 x 2160 @ 60 Hz；HDMI 支持 3840 x 2160 @ 30 Hz。
• 音频 — 1 x Mic-in；1 x Line-out；2 x 扬声器。
• 扩展 — 1 x M.2 2242 B-key（用于 SATA III SSD）；1 x M.2 2230 E-key（用于 Wi‑Fi 模组）；1 x PCIe 2.0 (x1) 插槽。
• 指示与控制 — 电源 LED x1；存储 LED x1；亮度调节旋钮 x1；电源按钮 x1；复位按钮 x1。
• 电源 — 输入：1 x 12V DC（Din4 引脚接头）；额定：12V DC；适配器示例：12V 50W；配件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝、安装固定夹。
• 机械 — 尺寸：400 x 280 x 75.5 mm；开孔（Cut out）：370 x 235 mm；重量：3.9 kg；外壳：金属；安装：面板安装（默认），VESA 安装（可选）；散热：无风扇设计。
• 环境 — 工作湿度：10% 至 90% RH（无冷凝）；工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C。
• 认证 — CE，FCC。
