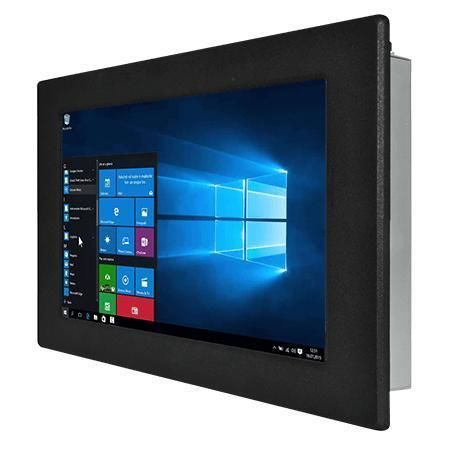

电阻式触摸屏工业平板电脑 W10IE3S-PMH2

TFT LCD10.1"Intel® Celeron® N6211

概述
Winmate W10IE3S-PMH2 是一款 10.1 英寸面板安装 Panel PC，搭载 Intel® Celeron® N6211（Elkhart Lake）。用于机器控制、工厂自动化和操作员 HMI，具备低功耗、无风扇金属外壳和多种扩展选项，适合集成到工业环境中。

主要特性

• 10.1 英寸 TFT 显示，1280 x 800，350 nits
• Intel® Celeron® N6211 处理器（最高 3.0 GHz）
• 1 x SO-DIMM，最高 16 GB DDR4（默认 4 GB）
• 2 x Intel® 以太网控制器（2 x 2.5G LAN RJ45）
• 存储：默认 128 GB SSD；M.2 2242 B-Key（SATA III）和 1 x SATA III 用于 2.5 英寸硬盘
• I/O：2 x USB 3.2 Gen2x1、4 x USB 2.0、串口、HDMI（可选）、2 x 扬声器

显示

• 尺寸：10.1 英寸
• 分辨率：1280 x 800
• 亮度：350 nits
• 对比度：800:1
• 可视角度：85/85/85/85
• 有效显示面积：216.96 x 135.6 mm
• 触摸/玻璃：可选电阻式触摸或可选保护玻璃

系统规格

• 处理器：Intel® Celeron® N6211（最高 3.0 GHz）
• 内存：默认 4 GB；可选 8 GB、16 GB；1 x SO-DIMM
• 存储选项：默认 128 GB SSD；可选 256/512 GB、1 TB、2 TB
• 安全：TPM 2.0
• 操作系统支持：Windows 11 IoT Enterprise、Windows 11 Pro、Windows 10 IoT Enterprise、Linux Ubuntu 22.04（可选）
• WLAN/蓝牙：通过 M.2 2230 E-Key 可选

机械

• 尺寸：286 x 182 x 50.5 mm
• 开孔尺寸：252.5 x 162 mm
• 重量：1.7 kg
• 安装方式：面板安装（默认）；VESA 可选
• 外壳：金属机壳
• 散热：无风扇设计

环境

• 工作湿度：10% 至 90% RH 非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 端口

• USB：2 x USB 3.2 Gen2x1 (Type-A)、4 x USB 2.0
• 串口：1 x RS232/422/485（可配置，默认 RS232）+ 1 x RS232
• LAN：2 x 2.5G LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 音频：2 x 扬声器
• 扩展：1 x M.2 2242 B-Key（SATA III）；1 x M.2 2230 E-Key（Wi‑Fi）
• 指示/控制：电源指示灯、存储指示灯、亮度调节旋钮
• 电源输入：1 x 12V DC，2.5φ DC 接口

控制

• 按键：1 x 电源，1 x 复位

配件

• 100~240V AC 转 DC 适配器（12V 50W）
• 电源线
• VESA 螺丝（如适用）
• 安装夹

电源

• 额定电源：12V DC
• 适配器：12V 50W

技术规格

• 型号：W10IE3S-PMH2
• 显示：10.1 英寸 1280x800、350 nits、800:1
• CPU：Intel® Celeron® N6211
• 内存：1 x SO-DIMM，最高 16 GB DDR4（默认 4 GB）
• 存储：默认 128 GB SSD；通过 M.2 与 SATA III 扩展
• 网络：2 x Intel® Ethernet（2.5G）
• I/O：USB、串口、HDMI 可选、音频扬声器
• 安装：面板安装默认，VESA 可选
• 外壳：金属，无风扇
• 工作温度/湿度：0°C~50°C，10%~90% RH 非冷凝
• 认证：CE、FCC
