圆柱磨床

外圆内圆用于零件加工

产品概述

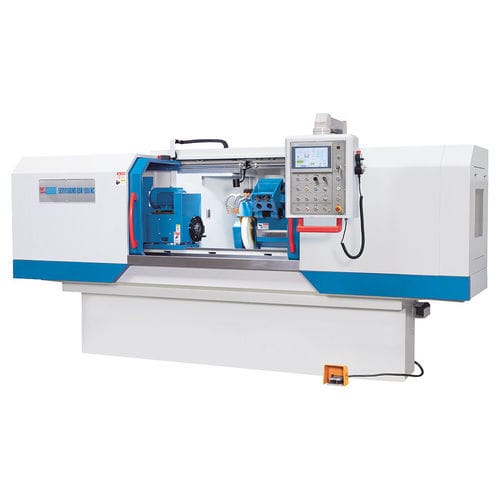

Servogrind® RSM 600 NC 是一款面向长工件与重工件的高精度圆柱磨床，适用于单件与小批量生产。两轴采用伺服电机取代传统液压单元，以提升动态性能、精度与效率。配备可旋转的内孔磨削装置以增强灵活性。刚性机身、研磨导轨和强劲主轴驱动保证高刚性与重复性。现代化的NC触摸屏控制可在无需编程的情况下选择研削循环，简化操作。

主要特点

• NC触摸屏控制，带专用研削循环
• 可进行外圆与内孔圆柱研削
• 两轴伺服驱动（无液压）
• 可倾斜工作台与可倾主轴
• 丰富的标准附件包

机座

• 重型机座，适合大件与重件的高精度加工
• 可倾工作台在宽大研磨V型导轨上运行，具有良好振动衰减
• 结构将台面与工件重量大面积分布，降低倾覆力矩并提高刚性
• 坚固的尾座确保两顶中心夹持时的稳定与精度

进给

• 采用伺服—传统结合的进给技术，实现平稳且无振动的台面进给
• 高端伺服驱动提供接近现代数控机床的精度与动态性能
• 进给设定精确且可重复，电子止点保证行程限制
• 所有轴使用预压滚珠丝杠以减少摩擦与启动扭矩
• 减少热量生成，保证连续运行时的稳定性并降低磨损
• 驱动、主轴与测量系统有护罩保护，维护量低

研削主轴箱

• 主轴箱采用优质直线导轨，确保极高的定位精度
• 研削主轴多点支撑，保证粗、精加工的高精度与表面质量
• 内孔研削装置可旋入工作区，由独立电机驱动

工作主轴驱动

• 工作主轴箱可倾；主轴转速无级可调
• 标配高同心度三爪卡盘 Ø 200 mm

装备与维护

• 全封闭工作区域，大门便于装卸与检修
• 集中控制，所有参数在触摸屏HMI上显示
• LED照明确保可见性和安全性
• 自动集中润滑系统简化维护
• 便携式电子手轮便于装夹调试
• 标配顶尖支承（lunette）；标准包含冷却系统、修整器、砂轮动平衡装置及操作工具

NC 控制

• NC定点控制可在一次循环中完成粗磨、精磨及缓磨
• 通过触摸屏可设置独立研削循环，无需编程知识
• 友好的HMI菜单适用于纵向和横向圆柱研削
• 详细图形辅助数据输入并显示当前加工状态

技术参数

• 型号: Servogrind® RSM 600 NC
• 中心高: 180 mm
• 研削直径: 8 mm - 320 mm
• 带顶尖支承研削直径: 15 mm - 150 mm
• 研削长度: 600 mm
• 内孔研削直径（带支承）: 35 mm - 100 mm
• 内孔研削直径（无支承）: 30 mm - 100 mm
• 内孔研削深度: 125 mm
• 最大两顶中心工件重量: 100 kg
• 工作台转角范围: -2° / +9°
• 砂轮周速: 45 m/s
• 研削头行程: 195 mm
• 工作主轴旋转范围: 90°
• 工作主轴锥孔: 4 MT
• 卡盘直径: 200 mm
• 工作主轴转速: 25 1/min - 500 1/min
• 研削主轴转速: 2,140 1/min
• 研削头旋转范围（左右）: 10°
• 内孔研削主轴转速: 10,000 1/min
• 尾座锥孔: 4 MT
• 尾座套管行程: 30 mm
• 研削主轴电机: 4 kW
• 内孔研削电机: 1.1 kW
• 主轴 / 冷却泵电机: 0.75 / 0.13 kW
• 砂轮尺寸: 400 mm x 50 mm x 203 mm
• 内孔砂轮（最大）: 40 mm x 25 mm x 13 mm
• 外形尺寸 (L x W x H): 3.03 m x 2.3 m x 2 m
• 重量: 2,800 kg
