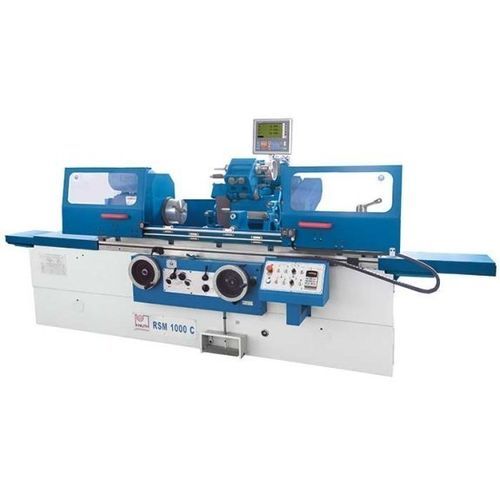

圆柱磨床 RSM 1000 C

外圆内圆用于大型工件

概述
RSM C 系列为精密圆柱磨床，专为长型和重型工件设计。适用于单件加工和小批量生产，配有内磨装置，结构为传统的大型机床床身、精研导轨和为工作主轴、研磨主轴及液压单元配置的强力驱动，适合大件的精密磨削加工。

要点

• 外圆及内孔圆柱磨削
• 研磨主轴采用静压轴承以保证高表面质量
• 重型机身以支撑大型工件
• 主轴箱可倾转以进行短件的圆锥磨削
• X轴集成快移，手动回退
• 丰富的标准附件包

产品详情

• 大型重载床身：按机型可容纳长达2000 mm、直径最高达320 mm的工件
• 宽而精研的导轨保证整个工件长度上的最大精度并能承受较大重量
• 大尺寸工作台可向两个方向旋转；工作台移动可通过手轮或线性液压进给自动完成
• 坚固的进给阀可对Z轴实现非常精细的微进给控制，并可由操作员在纵向行程末端设置停留时间
• 两段自动进给，由可调止挡限制
• 研磨主轴采用静压轴承以实现极高的精度、表面质量与刚性
• 研磨主轴电机为连续运行设计
• 重载主轴头可向左右各旋转30°；工作主轴头可旋转45°
• 标配内孔研削装置
• X轴集成快移并带手动回退

标准配置

• 3轴位置指示器 X.Pos 3.2（新一代，带集成车削功能）
• 内孔研削装置
• 开式顶尖支撑
• 闭式顶尖支撑
• 3爪卡盘 Ø 200 mm
• 冷却系统
• 砂轮修整器
• 动平衡台
• 动平衡轴套
• 砂轮法兰
• 中心顶尖
• 前后挡屑板
• 驱动装置
• 操作工具
• 使用手册
• 试验合格证

技术规格

• 品牌：KNUTH
• 工作范围 — 中心高：180 mm
• 工作范围 — 磨削直径：8 mm - 320 mm
• 工作范围 — 使用顶尖时：60 mm
• 工作范围 — 磨削长度：1.000 mm
• 工作范围 — 内磨直径（使用顶尖）：35 mm - 100 mm
• 工作范围 — 内磨直径（不使用顶尖）：30 mm - 100 mm
• 工作范围 — 内磨深度：125 mm
• 工作范围 — 工件在顶尖间重量（最大）：150 kg
• 工作范围 — 砂轮进给（最小）：0,0025 mm
• 工作范围 — 卡盘直径：200 mm
• 工作范围 — 工作台旋转范围（最大）：-3° / +7°
• 工作范围 — 砂轮周速度：35 m/s
• 工作范围 — 工作主轴转速：50 Hz: 25-220 1/min
• 行程 — 研削头行程：250 mm
• 进给 — 工作台进给（无级）：0,1 m/min - 4 m/min
• 进给 — X轴手轮每转进给：2 mm
• 进给 — X轴刻度每格进给：0,0025 mm
• 主轴箱 — 工作主轴旋转范围：0° - 45°
• 主轴箱 — 工作主轴锥度：4 MT
• 研磨主轴箱 — 研磨主轴转速：1.670 1/min
• 研磨主轴箱 — 研磨头旋转范围（左右）：30°
• 研磨主轴箱 — 内磨主轴转速：10.000 1/min
• 尾座 — 尾座锥度：4 MT
• 尾座 — 尾座套筒行程：25 mm
• 驱动功率 — 研磨主轴 / 液压泵电机额定功率：5,5 / 0,75 kW
• 驱动功率 — 内磨电机额定功率：1,1 kW
• 驱动功率 — 工作主轴 / 冷却泵电机额定功率：1,5 / 0,125 kW
• 尺寸与重量 — 砂轮尺寸：400 mm x 50 mm x 203 mm
• 尺寸与重量 — 内磨砂轮（最大）：50 mm x 40 mm x 16 mm
• 尺寸与重量 — 内磨砂轮（最小）：45 mm x 35 mm x 10 mm
• 尺寸与重量 — 外形尺寸（长 x 宽 x 高）：3,61 m x 1,81 m x 1,52 m
• 尺寸与重量 — 重量：3.700 kg
