圆柱磨床 RSM 500 A

外圆内圆用于零件加工

产品描述

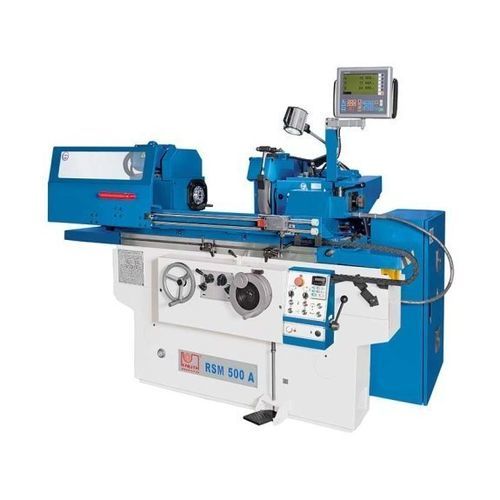

RSM 500 A 是一台用于中型工件内外圆柱研削的普通圆柱磨床。机床采用重型铸铁床身与长支承导轨，具有可倾斜工作台和精细可调的液压纵向进给。X 轴手轮配备大型刻度圈和零位限位，实现精确进给。主轴箱可旋转180°以进行内研。标配一套完善的附件包。

产品亮点

• 内外圆柱研削
• 研削主轴采用油静压轴承以提高表面质量
• 主轴可倾斜以便对短工件进行锥形研削
• X 轴集成快进，带手动回退
• 标准附件齐全

技术参数
工作范围
中心高：135 mm
工件最大长度：540 mm
研削长度：500 mm
研削直径范围：8 mm – 200 mm
无顶尖内研直径：25 mm – 100 mm
中心间最大工件重量：50 kg
内研深度：125 mm
工作台回转范围（最大）：-3° / +9° 右/左
砂轮周速：38 m/s

进给
工作台进给，无级变速：0.1 m/min – 4 m/min
X 轴刻度每格进给：0.005 mm

主轴箱
工作主轴转速：25 1/min – 380 1/min
主轴箱倾角范围：0–45°
主轴锥度：MT4

砂轮主轴
内研砂轮主轴转速：16,000 1/min
砂轮主轴倾角范围（左右）：±30°

尾座
尾座锥度：MT4

驱动功率
总功率消耗：5.625 kVA

尺寸与重量
砂轮尺寸：400 mm x 50 mm x 203 mm
内研砂轮（最大）：50 mm x 40 mm x 16 mm
内研砂轮（最小）：45 mm x 35 mm x 10 mm
外形尺寸（长 x 宽 x 高）：2.5 m x 1.6 m x 1.5 m
重量：2,500 kg

产品细节

• 高刚性铸铁床身，具良好减振与加工稳定性
• 液压纵向进给，支持精细无级微调
• 纵横向为组合 V 导轨与平导轨，具高精度
• 液压可调研削主轴箱，便于装夹与换件
• 分段式研削主轴轴承，可调且维护工作量低
• 工作主轴转速可无级调节以优化加工
• 工作台可倾斜执行锥形研削
• 带脚踏控制的液压尾座

标准附件

• 2 轴位置显示器（标配）
• 内研装置
• 3 爪卡盘 Ø200 mm
• 卡盘法兰
• 动平衡支架与轴
• 修整装置
• 中心顶尖与工具
• 砂轮法兰
• 冷却装置
• 工作灯
• 维修工具与使用手册
