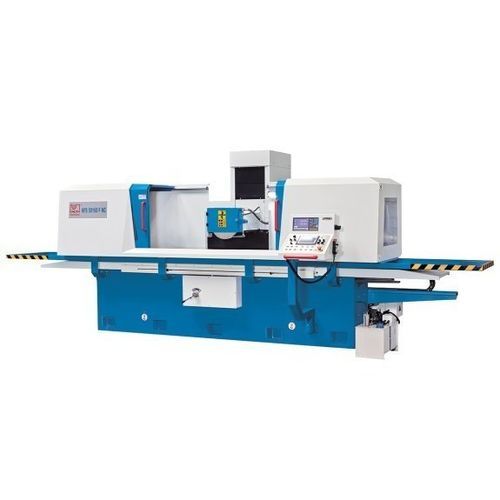

平面磨床 HFS 60160 F NC

用于大型工件磁力夹持NC

产品描述
该系列平面磨床可按精密平面磨削或为研磨/抛光前处理所需的公差加工大型、重型工件。机床采用十字床身并配备可移动立柱，实现长行程的工作台导向和整个工作区的受力传递。可在自动或手动之间切换，适用于样件生产、维修和培训。

亮点

• 可移动立柱（十字床）结构，提供高稳定性
• 带脱磁功能的磁性夹板
• Siemens Smart Line PLC 控制，可编辑的磨削循环
• 由伺服电机驱动的 NC 控制 Y/Z 轴
• 带触摸屏的用户友好 HMI
• 用于 Y/Z 轴的电子手轮

工作区
工作台尺寸：600 mm x 1600 mm
主轴中心到工作台距离：600 mm
工作台承载能力（最大）：1300 kg
磁性夹板高度：110 mm
磁性夹板尺寸：600 mm x 800 mm（2 个位置）

行程
X 轴行程：1600 mm
Y 轴行程：630 mm

进给
X 轴液压进给：5 m/min - 25 m/min
Y 轴进给：50 mm/min - 500 mm/min
Y 轴进给深度：0.005 mm - 0.05 mm
Z 轴进给：50 mm/min - 1500 mm/min
Z 轴自动进给：0 mm/min - 30 mm/min

砂轮
砂轮尺寸：350 mm x 40 mm x 127 mm
转速：1450 1/min

驱动功率
主驱动电机功率：7.5 kW
液压电机功率：5.5 kW
Y 轴伺服电机：2 kW
Z 轴伺服电机：0.5 kW

外形与重量
外形尺寸（长 x 宽 x 高）：5.5 m x 2.75 m x 2.7 m
重量：7000 kg

产品详情
机身与总体结构

• 重型、加强筋设计的十字床身，配合可移动立柱和水平主轴，在重载下仍保持高刚性
• 大型工作区可一次夹紧加工大面积工件或多件工件
• 高性能冷却系统为标准配置

控制系统

• 触摸屏可访问并编辑用于平面和槽的自动磨削循环
• 预压滚珠丝杠和强力伺服在 Y、X 轴上保证高精度和重复性
• Y、Z 轴电子手轮简化安装与手动定位
• 在自动模式下，可自动处理用户定义的粗加工/精加工参数、出火次数及回零

磨削主轴

• 大型主轴，动态平衡，完全密封并终身润滑
• 预压精密轴承保证长时间生产中的性能和可靠性

液压系统

• 运行平稳、噪音低、发热小，适合连续使用
• 工作台液压纵向进给无级可调，保持恒定速度并实现平稳换向
• 外置液压单元带油冷却器，确保温度稳定

磁性夹板

• 标配的大尺寸磁性夹板，可在整个工作面实现无扭曲夹紧
• 现代化控制保证可靠的吸持力和优良的脱磁性能

技术规格

• 型号：HFS 60160 F NC
• 品牌：KNUTH
• 工作台尺寸：600 mm x 1600 mm
• 主轴中心到工作台距离：600 mm
• 工作台承载（最大）：1300 kg
• 磁性夹板高度：110 mm
• 磁性夹板：600 mm x 800 mm（2 个位置）
• X 轴行程：1600 mm
• Y 轴行程：630 mm
• X 轴液压进给：5 - 25 m/min
• Y 轴进给：50 - 500 mm/min
• Y 轴进给深度：0.005 - 0.05 mm
• Z 轴进给：50 - 1500 mm/min
• Z 轴自动进给：0 - 30 mm/min
• 砂轮：350 x 40 x 127 mm，1450 1/min
• 主电机：7.5 kW；液压电机：5.5 kW
• 伺服电机：Y = 2 kW；Z = 0.5 kW
• 外形尺寸（长 x 宽 x 高）：5.5 m x 2.75 m x 2.7 m
• 重量：7000 kg
• 控制：Siemens Smart Line PLC，触摸屏 HMI；可编辑的磨削循环；NC 控制 Y/Z 轴
