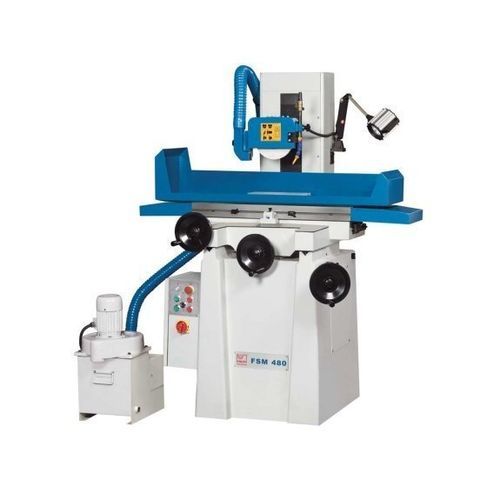

平面磨床 FSM 480

用于零件磁力夹持传统型

概述
手动卧式平面磨床 FSM 480 适用于短时、简单且高精度的磨削作业，具有较好的成本效益。适用于维修和培训车间，十字工作台结构确保稳定的几何精度。工作台导向顺畅；标配永久磁性吸盘及排尘装置。

主要特点

• 铸铁机座吸收振动
• 永久磁性吸盘 125 x 300 mm
• 完善的标准配置
• 角度可调的研削虎钳

工作区（工作台）
工作台尺寸：210 mm x 450 mm
主轴轴线至工作台表面距离：450 mm

行程
X 轴行程：480 mm
Y 轴行程：230 mm
手轮每转行程，X 轴：5 mm
手轮每转行程，Y 轴：5 mm
手轮每转行程，Z 轴：1 mm

进给 / 刻度
X 轴刻度分度：0.02 mm
Y 轴刻度分度：0.02 mm
Z 轴刻度分度：0.005 mm

精度
可达到的表面粗糙度：≤ 0.63 µm Ra
研削平行度：0.005 mm / 300 mm

驱动功率
主轴主驱动电机额定功率：1.5 kW

尺寸与重量
砂轮尺寸：200 x 13 x 32 mm
机床重量：730 kg

产品详情

• 高承载主轴，安装于预压型角接触深沟球轴承，保证低振动、高精度和长寿命
• 高负载能力的密封平衡主轴电机
• 坚固的吸振十字床结构
• X、Y 方向的 V 型和平面导轨确保精度稳定
• 工作台纵向运动采用直线球导轨与线性滚柱导轨
• 可调节手轮刻度用于竖向和横向的任意位置归零
• 集中润滑系统

标准配置

• 排尘装置（吸尘）
• 工作灯
• 永久磁性吸盘 125 x 300 mm
• 平衡轴与配平装置
• 角度可调研削虎钳
• 维护工具及操作手册
• 砂轮法兰、修整器及砂轮

可选配置

• 冷却装置 / 冷却液系统（提供适用于 FSM 480 的型号）

技术参数

• 型号：FSM 480
• 工作台：210 x 450 mm
• 主轴至工作台距离：450 mm
• X 行程：480 mm
• Y 行程：230 mm
• Z 行程（手轮每转）：1 mm（Z 刻度 0.005 mm）
• 刻度分度：X/Y 0.02 mm，Z 0.005 mm
• 主驱动电机功率：1.5 kW
• 砂轮：200 x 13 x 32 mm
• 表面粗糙度：≤ 0.63 µm Ra
• 机床重量：730 kg
