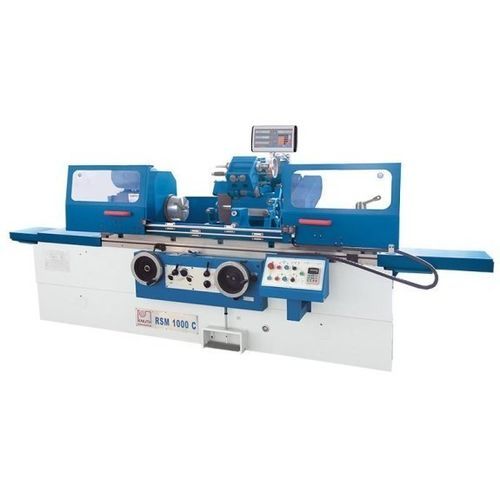

圆柱磨床 RSM 1500 C

外圆内圆用于零件加工

产品概述
RSM 1500 C 是一款用于长且较重工件的传统精密圆柱磨床。适用于单件加工和小批量生产，机床配备内磨主轴、大型重型床身和精磨导轨，以保证加工时的稳定性和重复精度。

主要特点

• 内外圆柱面磨削
• 静压砂轮主轴以提高表面质量
• 重型机架以支撑大型工件
• 主轴头可旋转，用于短件的锥形磨削
• X轴集成快移并带手动回退
• 丰富的标准附件配置

技术参数 — 工作范围
顶尖高度：180 mm
磨削直径：8 mm - 320 mm
带车轮顶（lunette）：60 mm
磨削长度：1.500 mm
带顶轮内磨直径：35 mm - 100 mm
不带顶轮内磨直径：30 mm - 100 mm
内磨深度：125 mm
心轴间工件重量（最大）：150 kg
砂轮进给（最小）：0,0025 mm
卡盘直径：200 mm
工作台回转范围（最大）：-3° / +6°
工作主轴转速（50 Hz）：25 - 220 1/min
砂轮周速：35 m/s

技术参数 — 行程
砂轮头行程：250 mm

技术参数 — 进给
工作台进给（无级变速）：0,1 m/min - 4 m/min
X轴手轮一圈进给：2 mm
X轴刻度划分进给：0,0025 mm

技术参数 — 主轴头
工作主轴头旋转范围：0° - 45°
工作主轴锥度：4 MT

技术参数 — 砂轮主轴头
砂轮主轴转速：1.670 1/min
砂轮头旋转范围（左右）：30°
内磨主轴转速：10.000 1/min

技术参数 — 尾座
尾座锥度：4 MT
尾座套筒行程：25 mm

技术参数 — 驱动功率
砂轮主轴 / 液压泵电机功率：5,5 / 0,75 kW
内磨电机功率：1,1 kW
工作主轴 / 冷却泵电机功率：1,5 / 0,125 kW

技术参数 — 尺寸与重量
砂轮尺寸：400 mm x 50 mm x 203 mm
内磨砂轮尺寸（最大）：50 mm x 40 mm x 16 mm
内磨砂轮尺寸（最小）：45 mm x 35 mm x 10 mm
外形尺寸（长×宽×高）：4,61 m x 1,81 m x 1,52 m
重量：4.300 kg

标准配置与附件

• 内磨装置（标配）
• 开式和闭式顶杆
• 3爪卡盘 Ø200 mm
• 冷却系统
• 修整器及配备心轴的动平衡站
• 砂轮法兰、顶尖、挡溅防护、操作工具及说明书

适用场景

• 外径圆柱面：轴类、辊类、销轴的精密磨削
• 需要高表面质量的内孔与轴承座研削
• 采用可旋转主轴头进行锥面及短件研削
• 机加工车间的单件加工及小批量生产
