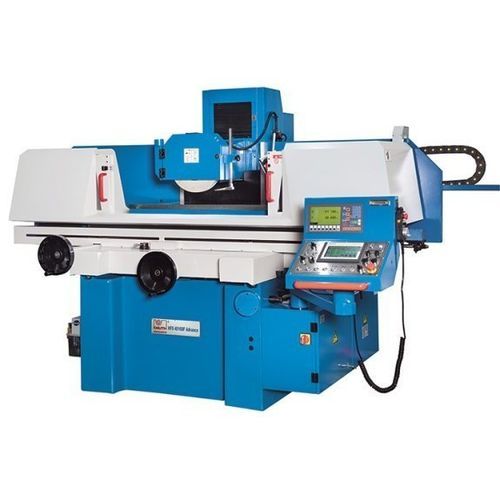

平面磨床 HFS 40100 F Advance

用于零件加工磁力夹持传统型

产品说明
HFS F Advance 系列是 KNUTH 经过验证的平面磨床的最新发展。该系列作为交钥匙解决方案提供，标配丰富并采用 Siemens 技术实现先进的自动化功能，适用于对传统机床功能感觉不足但又不需要完整 CNC 系统的用户。

主要特点

• 带脱磁功能的磁性夹盘
• 垂直轴采用滚珠丝杠与伺服电机，确保高精度定位
• 通过 Siemens PLC 和触摸屏实现简易的自动模式编程
• 全面的标准配置包

产品详情

• 铸铁机身提供优良的刚性和抗扭强度，保证加工稳定性
• 所有导轨均采用集中润滑，确保可靠的连续运行
• 工作区采用便于接近的防护罩保护，便于装夹和维护
• 强力冷却泵配合真空排风，有效清除研削粉尘与雾状液滴

研削主轴

• 大尺寸主轴，经动平衡，完全密封并长期润滑
• 预载精密轴承，确保持续的研削性能与可靠性

编程

• Y 轴采用预载滚珠丝杠与强力伺服，保证高重复精度
• 电子手轮用于调试和主轴手动定位
• 自动模式：可设定用户定义的粗/精加工参数、磨光次数并自动回零

液压系统

• 运行平稳且发热低，适合连续生产的稳定加工
• 工作台纵向移动为液压驱动，无级可调并带平顺换向
• 外置液压站带油冷却器，保证良好的温度稳定性

磁性夹盘

• 标配的大型磁性夹盘，可实现无变形夹紧
• 控制单元集成在电气系统中，实现快速夹紧与脱磁

技术参数（节选）
工作区
工件最大重量：600 kg
主轴鼻端到台面距离：580 mm
工作台尺寸：1.020 mm x 406 mm
磁性夹盘尺寸：1.000 mm x 400 mm
Y 轴刻度分划：0,005 mm
Z 轴刻度分划：0,02 mm
Z 轴自动横向进给：0,1 mm - 8 mm
主轴转速：1.450 1/min
自动纵向进给：0,005 mm - 0,05 mm

行程
X 轴行程：1.130 mm
Y 轴行程：450 mm

进给
X 轴液压进给：7 m/min - 23 m/min
Y 轴快速进给：480 mm/min
Z 轴快速进给：990 mm/min

驱动功率
主轴驱动功率：4 kW
液压泵电机功率：2,2 kW
Y 轴电机功率：0,5 kW

尺寸与重量
砂轮尺寸：350 mm x 40 mm x 127 mm
外形尺寸（长 x 宽 x 高）：4,4 m x 2,4 m x 1,9 m
整机重量：3.700 kg

标准配置（节选）

• 2 轴位置显示器
• 电子手轮
• 砂轮、法兰与修整器
• 自动集中润滑系统
• 工作区防护罩
• 冷却与抽吸系统
• 动平衡装置及平衡轴
• LED 工作灯
• 磁性夹盘（带脱磁）
• Siemens PLC 控制与触摸屏

型号 / 技术特性

• 型号: HFS 40100 F Advance
• 工件最大重量: 600 kg
• 工作台尺寸: 1.020 x 406 mm
• 磁性夹盘尺寸: 1.000 x 400 mm
• X 轴行程: 1.130 mm
• Y 轴行程: 450 mm
• 主轴转速: 1.450 1/min
• 砂轮尺寸: 350 x 40 x 127 mm
• 主驱动功率: 4 kW
