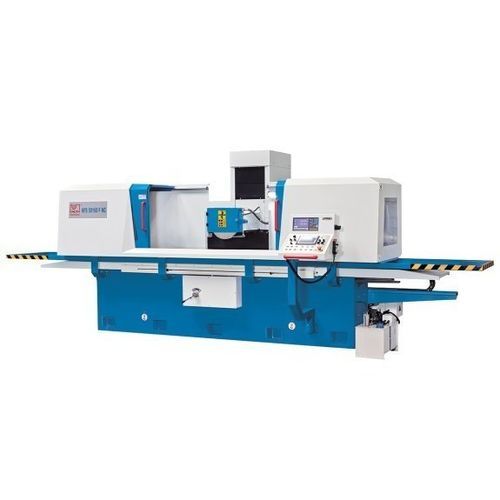

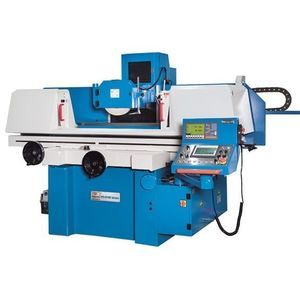

平面磨床 HFS 60200 F NC

用于大型工件移动立柱NC

概述
本系列的普通平面磨床用于加工大型、重型工件，满足精密平面磨削或作为磨耗、抛光前处理所需的公差要求。机床采用十字床身结构并配备可移式立柱，实现长行程导轨和工作区内的最佳载荷分布。机床可在自动或手动模式下运行，适用于样件生产、维修和培训。

亮点

• 移动立柱设计，确保极高的稳定性
• 带脱磁功能的大型磁性夹盘
• Siemens Smart Line PLC 控制，带磨削循环与触控 HMI
• NC 控制的 Y/Z 轴，采用伺服驱动
• 用于 Y/Z 轴的电子手轮，便于手动精调

产品详情
结构与设计

• 重型、加强筋布置的十字床身，配可移式立柱，在重载下具有高刚性
• 大工作面积，可一次装夹加工单件大尺寸工件或多件工件
• 高性能冷却系统为标准配置

控制系统

• Siemens Smart Line PLC 与触控 HMI；平面和槽的自动磨削循环可在触屏上读取并编辑
• X、Y 轴采用预载滚珠丝杠和高性能伺服电机，保证高精度与重复定位精度
• Y、Z 轴电子手轮便于装夹调整与手动定位
• 自动模式可按用户设定执行粗/精加工参数、出火次数及回零操作

磨削主轴

• 大型磨削主轴，动平衡，完全密封，终身润滑
• 预载精密轴承，确保持续稳定的磨削性能和可靠性

液压系统

• 运行平稳、发热量低，适合长时间连续生产
• 床身纵向液压进给无级可调，保持恒定速度并实现平顺换向
• 外置液压单元带油冷却器，保证温度稳定

磁性夹盘

• 标配的大型磁性夹盘可实现全工件面无扭曲夹紧
• 现代控制单元保证稳定的吸持力与高质量脱磁

标准配置（节选）

• 2 轴位置指示器 X.Pos 3.2
• Y/Z 轴电子手轮
• 磨轮法兰与磨轮
• 工作区围罩与 LED 工作灯
• 冷却液系统
• 金刚石修整台（不含金刚石）
• 平衡站与平衡轴
• 磁性夹盘、调节螺钉与操作工具
• 操作手册
• 自动集中润滑

技术规格（概要）
工作区：
工作台尺寸：600 mm x 2.200 mm
主轴中心至工作台距离：600 mm
工作台最大承载：1.690 kg
磁性夹盘高度：110 mm
磁性夹盘尺寸：600 mm x 1.000 mm（2 个位置）

行程：
X 轴行程：2.200 mm
Y 轴行程：630 mm

进给：
X 轴液压进给：5 m/min - 25 m/min
Y 轴进给：50 mm/min - 500 mm/min
Y 轴每道切削深度：0,005 mm - 0,05 mm
Z 轴进给：50 mm/min - 1.500 mm/min
Z 轴自动进给：0 mm/min - 30 mm/min

砂轮：
砂轮尺寸：350 mm x 40 mm x 127 mm
转速：1.450 rpm

驱动功率：
主传动功率：7,5 kW
液压电机：5,5 kW
Y 轴伺服：2 kW；Z 轴伺服：0,5 kW

外形尺寸与重量：
外形 (长 x 宽 x 高)：6,5 m x 2,75 m x 2,7 m
重量：8.000 kg
