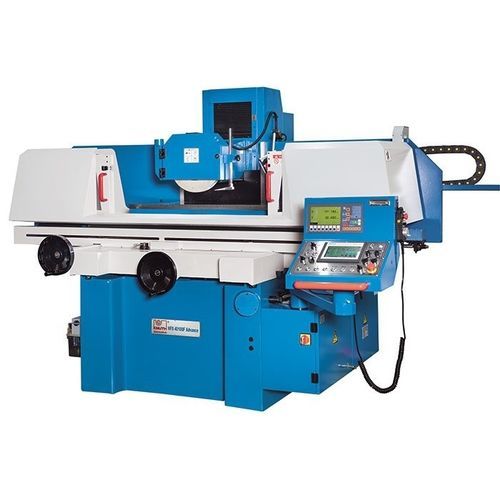

平面磨床 HFS 3063 F Advance

用于零件加工磁力夹持传统型

概述
HFS 3063 F Advance 是一款面向生产的常规平面磨床。其特点为刚性铸铁机架、Siemens PLC 触摸屏与便捷的自动模式编程，以及用于无变形夹持的大型磁力工作台。适用于需要比基础常规磨床更多功能但又不希望完全转向 CNC 的车间。

亮点

• 带脱磁功能的磁性夹紧板
• 垂直轴配预压滚珠丝杠与伺服电机，确保高精度定位
• Siemens PLC 控制，触摸屏与简便的自动模式编程
• 完整的标准配置包（电子手轮、修砂器、平衡台、LED 工作灯等）

产品细节
机架

• 铸铁机架，具有优良的刚性和抗扭强度
• 精密导轨，采用自动集中润滑
• 工作区由易于接近的防护罩保护
• 强力冷却泵与排风装置组合，用于控制研削粉尘和气溶胶

磨削主轴

• 大尺寸、动平衡的主轴，完全密封并永久润滑
• 预紧精密轴承，保证稳定的性能和较长的使用周期

编程

• 高品质预压滚珠丝杠与强力伺服电机确保 Y 轴定位精度与重复性
• 配备电子手轮用于安装调整及主轴手动移动
• 自动模式可自动执行用户定义的粗/精加工参数、磨光次数及回零

液压系统

• 运行安静、发热量低，适合持续生产
• 液压驱动的工作台纵向运动，无级调速且换向平顺
• 外置液压单元带油冷却器，保证温度稳定性

磁性夹紧板

• 大型磁力工作台，可实现无扭曲夹紧（标配）
• 控制单元与电气系统集成，便于快速夹紧与脱磁

工作区
工件最大重量：270 kg
主轴端面至工作台面距离：580 mm
工作台尺寸：635 mm x 305 mm
磁性夹紧板尺寸：600 mm x 300 mm
Y 轴刻度分度：0.005 mm
Z 轴刻度分度：0.02 mm
Z 轴自动横向进给：0.1 mm - 8 mm
主轴转速：1,450 1/min
自动垂直进给：0.005 mm - 0.05 mm

移动行程
X 轴行程：765 mm
Y 轴行程：340 mm

进给
X 轴液压进给：7 m/min - 23 m/min
Y 轴快速进给：480 mm/min
Z 轴快速进给：990 mm/min

驱动功率
主传动电机功率：4 kW

尺寸与重量
砂轮尺寸：350 mm x 40 mm x 127 mm
整机外形（长 x 宽 x 高）：2.9 m x 2.2 m x 1.9 m
重量：2800 kg

技术规格

• 型号：HFS 3063 F Advance
• 系列：HFS F Advance
• 带脱磁的磁性夹紧板
• Siemens PLC + 触摸屏，支持自动模式编程
• 垂直轴配滚珠丝杠与伺服驱动
• 外置油冷却单元的液压驱动工作台
• 自动集中润滑
• 带防护罩的工作区及冷却液吸排装置以去除粉尘/气溶胶
• 标配附件：电子手轮、修砂器、平衡站/轴、LED 工作灯、操作手册
