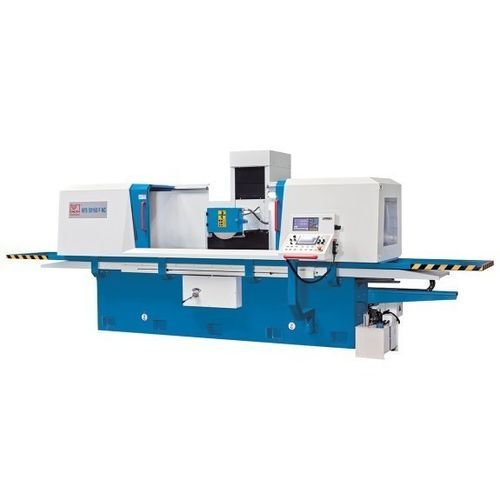

平面磨床 HFS 50160 F NC用于大型工件磁力夹持移动立柱
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面
- 应用
- 用于大型工件
- 结构
- 移动立柱, 磁力夹持
- 操控类型
- NC, 传统型
- 其他特性
- 固定式
- 其他特性
- 精准
- 主轴速度
1,450 rpm
(9,111 rad.min-1)- 输出功率
7.5 kW
(10.2 hp)- 轴间距离
600 mm
(24 in)- X轴
1,600 mm
(62.99 in)- Y轴
500 mm
(19.69 in)- 砂轮直径
350 mm
(14 in)- 机器质量
6,000 kg
(13,227.74 lb)
产品介绍
概述
该系列平面磨床用于加工需进行精密平面磨削或作为研磨/抛光前处理的大型重型工件。交叉床身结构配合可移动立柱，保证较长的导轨长度并在整个工作区域实现优化的载荷传递。设备可在自动或手动模式下运行，适用于样件加工、维修和操作员培训。
主要特点
控制
研削主轴
液压系统
磁性夹盘
技术参数
该系列平面磨床用于加工需进行精密平面磨削或作为研磨/抛光前处理的大型重型工件。交叉床身结构配合可移动立柱，保证较长的导轨长度并在整个工作区域实现优化的载荷传递。设备可在自动或手动模式下运行，适用于样件加工、维修和操作员培训。
主要特点
- 可移动立柱结构，确保最大稳定性
- 带脱磁功能的磁性夹盘
- Siemens Smart Line PLC 控制，带研削循环
- 伺服驱动的 NC 控制 Y/Z 轴
- 触摸屏人机界面与 Y/Z 轴电子手轮
控制
- 面和槽研削的研削循环可通过触摸屏调用并编辑
- X、Y 轴采用预压滚珠丝杠和高性能伺服电机，保证定位精度和重复性
- 电子手轮简化调试和手动定位
- 自动模式可自动执行用户设定的粗加工/精加工参数、消火行程和回零
研削主轴
- 大尺寸主轴，经动平衡，完全密封并采用终身润滑
- 预紧精密轴承确保长期可靠的研削性能
液压系统
- 运行平稳并且发热小，适合连续作业
- 工作台纵向液压进给无级调速，保持恒定速度并实现平顺换向
- 外置液压站带油冷却器，保证温度稳定性
磁性夹盘
- 标配大面积磁性夹盘，可在整个工作面实现无扭曲夹紧
- 现代化控制装置保证可靠的保持力与高质量脱磁
技术参数
- 工作台尺寸：500 mm x 1.600 mm
- 主轴中心到台面距离：600 mm
- 工作台最大承载：900 kg
- 磁性卡盘高度：110 mm
- 磁性夹盘尺寸：500 mm x 800 mm（2 片）
- X 轴行程：1.600 mm
- Y 轴行程：500 mm
- X 轴液压进给：5 - 25 m/min
- Y 轴进给：50 - 500 mm/min
- Y 轴进给深度：0,005 - 0,05 mm
- Z 轴进给：50 - 1.500 mm/min
- 自动 Z 轴进给：0 - 30 mm/min
- 砂轮尺寸：350 x 40 x 127 mm，转速：1.450 rpm
- 主电机功率：7,5 kW
- 液压电机功率：3 kW
- Y 轴伺服：2 kW；Z 轴伺服：0,5 kW
- 外形尺寸（L x W x H）：6,01 m x 2,5 m x 2,7 m
- 重量：6.000 kg
