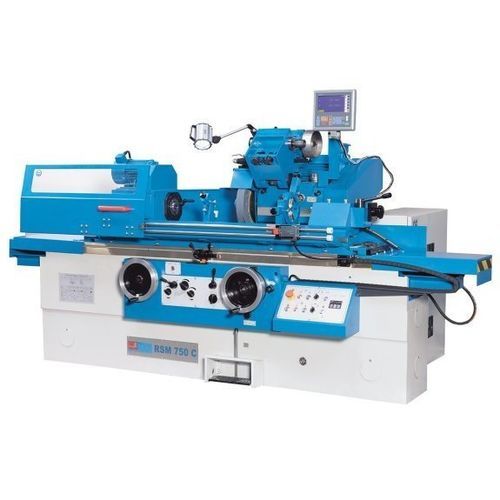

圆柱磨床 RSM 750 C

外圆内圆用于零件加工

产品描述
RSM 750 C 为传统圆柱磨床，专为长工件及较重工件设计。适用于单件加工和小批量生产，并配备集成内磨装置以提升加工灵活性。该机床采用大型刚性床身、研磨精密导轨以及用于工作主轴、砂轮主轴和液压单元的独立驱动，为大型工件的内外圆柱研磨提供稳定的平台。

要点

• 内外圆柱研磨功能
• 主轴采用油静压轴承以提高表面精度
• 重型机架，可承载大型工件
• 主轴箱可倾斜，便于短件的锥面研磨
• X轴集成快进（手动回退）
• 标准附件包齐全

技术参数
工作范围
中心高：135 mm
研磨直径：8 mm - 200 mm（配顶尖：8 mm - 60 mm）
研磨长度：750 mm
内磨直径（带顶尖）：35 mm - 100 mm
内磨直径（不带顶尖）：25 mm - 100 mm
内磨深度：125 mm
顶尖间最大工件重量：80 kg
砂轮进给（最小）：0.0025 mm
卡盘直径：200 mm
工作台回转范围：-2° / +6°
砂轮周速：35 m/s
工作主轴转速（50 Hz）：25 - 380 1/min

行程
砂轮头行程：200 mm

进给
工作台进给（无级）：0.1 m/min - 4 m/min
X轴手轮一圈进给：0.5 mm
X轴刻度分划进给：0.0025 mm

主轴箱
工作主轴箱可倾角：0° - 45°
工作主轴锥度：4 MT

砂轮主轴
砂轮主轴转速：1,670 1/min
砂轮头倾角范围（左右）：10°
内磨主轴转速：10,000 1/min

尾座
尾座锥度：4 MT
尾座套筒行程：25 mm

驱动功率
砂轮主轴 / 液压泵电机功率：5.5 / 0.75 kW
内磨电机功率：1.1 kW
工作主轴 / 冷却泵电机功率：0.75 / 0.13 kW

尺寸与重量
砂轮尺寸：400 x 50 x 203 mm
内磨砂轮最大尺寸：50 x 40 x 16 mm
内磨砂轮最小尺寸：45 x 35 x 10 mm
外形尺寸（长 x 宽 x 高）：3 m x 1.8 m x 1.65 m
重量：3,500 kg

附加特性

• 大尺寸重型床身，可加工长达较长且直径较大的工件
• 宽幅研磨精加工导轨，确保全长保持高精度
• 工作台可通过手轮手动操作或通过可调液压进给自动移动
• 带可调限位的两段自动定位，便于重复加工
• 坚固的进给阀可实现Z轴微进给的精确调节并可设置终点停留时间
• 标配内磨装置及可旋转砂轮头，提升加工多样性
