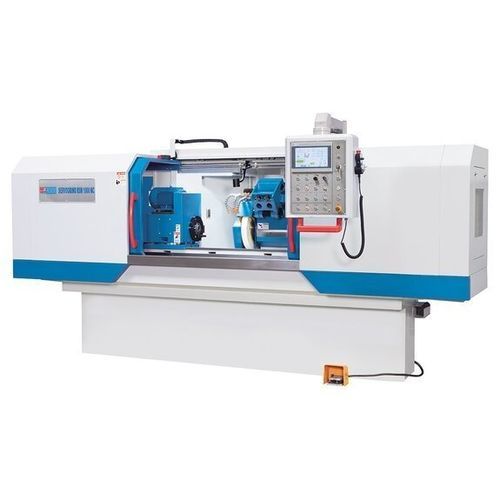

圆柱磨床 Servogrind® RSM 1500 NC

外圆内圆用于零件加工

概述
Servogrind® RSM 1500 NC 是用于长且重工件的传统 NC 圆柱磨床。其将传统液压进给替换为两轴伺服驱动，以提高动态响应、重复精度和可维护性。可选内孔研磨装置，配备直观的触摸屏 NC 控制器。

主要特点

• 带预设磨削周期的触摸屏 NC 控制
• 外圆与内圆磨削周期
• 两轴伺服驱动（无液压进给）
• 可旋转工作台与可摆动工作主轴
• 标准配件齐全（顶尖架、3爪卡盘 Ø200 mm、修整器、动平衡装置等）

机床床身

• 重型床身，适用于长且重的工件加工
• 旋转工作台在精磨 V 导轨上运行，具有良好阻尼特性
• 宽分布的受力面积以降低倾覆力矩并提高刚性
• 坚固的尾座确保中心间夹紧的刚性与精度

进给与驱动

• 伺服-常规进给技术，保证平稳、无振动的进给
• 高性能伺服驱动，实现接近 CNC 的定位精度
• 电子行程限位与高重复性设定以保证精确行程
• 各轴预加载滚珠丝杠以降低摩擦与启动扭矩
• 降低热量产生以保持稳定热条件并减少磨损
• 驱动、主轴与测量系统封闭保护，维护量低

研削主轴箱

• 研削主轴箱采用高级直线导轨，提供极高的位置精度
• 研削主轴有充足支撑，保证粗磨及精磨时的精度与表面质量
• 内孔研削单元可摆入工作区，配独立电机驱动

工作主轴驱动

• 工作主轴箱可向一侧摆动；主轴转速无级可调
• 标配高同心度 3 爪卡盘 Ø 200 mm

设备与维护

• 全封闭工作区并设大门以便安全操作与装卸
• 集中控制与触摸屏 HMI 显示加工参数
• LED 工作照明与自动集中润滑系统
• 移动式电子手轮便于装夹和调试
• 标配顶尖架以支持长工件；标配强力冷却系统、修整器、动平衡器及操作工具

NC 控制

• NC 定位控制可在一次加工中组合粗磨、精磨和停刀（spark-out）
• 触摸屏可设定单独磨削循环，无需编程知识
• 人机界面带简明菜单用于纵向和横向圆柱磨削，并提供图形化输入帮助

技术参数表
工作区域
中心高: 180 mm
磨削直径: 8 mm - 320 mm
使用顶尖架时: 15 mm - 150 mm
磨削长度: 1.500 mm
有顶尖架的内径研磨: 35 mm - 100 mm
无顶尖架的内径研磨: 30 mm - 100 mm
内孔研磨深度: 125 mm
工件最大重量（两顶间）: 150 kg
工作台最大摆角: -2° / +9°
砂轮周速: 45 m/s

行程
研削头行程: 250 mm

主轴箱
工作主轴箱摆角范围: 90°
工作主轴锥度: 4 MT
卡盘直径: 200 mm
工作主轴转速: 25 1/min - 500 1/min

研削主轴箱
研削主轴转速: 2,140 1/min
研削主轴箱摆角（左右）: 10°
内研主轴转速: 10,000 1/min

尾座
尾座锥度: 4 MT
尾座套筒行程: 30 mm

驱动功率
研削主轴电机功率: 4 kW
内研电机功率: 1.1 kW
工作主轴 / 冷却泵功率: 1.5 / 0.13 kW

尺寸与重量
砂轮尺寸: 400 mm x 50 mm x 203 mm
内研砂轮最大尺寸: 50 mm x 40 mm x 16 mm
外形尺寸（长 x 宽 x 高）: 5.1 m x 2.2 m x 1.8 m
重量: 3,700 kg

技术规格

• 中心高: 180 mm
• 磨削直径: 8 - 320 mm
• 磨削长度: 1.500 mm
• 内径（有/无顶尖架）: 35 - 100 mm / 30 - 100 mm
• 内孔深度: 125 mm
• 两顶间最大工件重量: 150 kg
• 工作台摆角: -2° / +9°
• 砂轮周速: 45 m/s
• 研削头行程: 250 mm
• 工作主轴: 4 MT；卡盘 Ø200 mm；25 - 500 1/min
• 研削主轴: 2,140 1/min；内研主轴: 10,000 1/min
• 功率: 4 kW / 1.1 kW / 1.5 kW / 0.13 kW
• 外形尺寸: 5.1 m x 2.2 m x 1.8 m；重量: 3,700 kg
