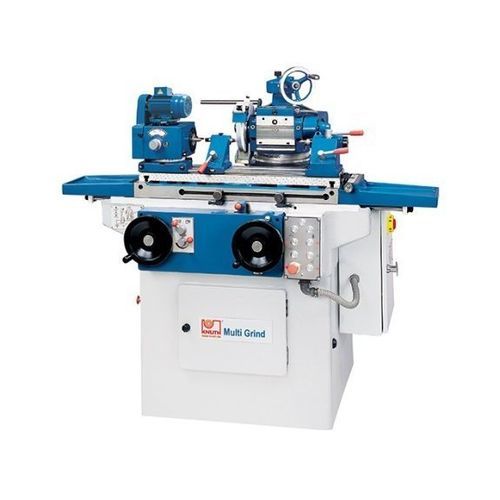

外圆磨床 Multi Grind

内圆平面刀具

概述
Multi-Grind 将外圆研削、内圆研削、平面研削和刀具研削功能集成于一台机床。可实现单侧卡紧或顶尖支承，加装主轴内置内圆研削装置，适用于轻型平面研削及刀具（铣刀、铰刀、车刀）刃口的研修。

亮点

• 外圆和内圆研削
• 平面研削
• 刀具研削 / 磨刃
• 油压台面进给并具手动油压辅助
• 可同时装夹两把砂轮，配件丰富

工作范围
研削直径：200 mm
最大工件长度：500 mm
外径研削（优化）：Ø 5–50 x 400 mm
内径研削（优化）：Ø 10–50 x 75 mm
刀具研削区：200 mm x 500 mm
平面研削（长 x 宽）：200 mm x 50 mm
最大工件重量：10 kg
工作台旋转范围：+45° / -30°

行程
Z 轴行程：480 mm

进给
X 轴手轮每转进给（精）：1 mm
X 轴手轮每转进给（粗）：4 mm
X 轴刻度每格（精）：0.005 mm
X 轴刻度每格（粗）：0.02 mm
高度调节刻度：0.01 mm
纵向进给速度（油压）：0.1 m/min – 6 m/min
手动（油压辅助）：最高 7 m/min

主轴箱
主轴箱可倾角范围：± 90°
工作主轴转速：110 – 300 min-1（3 档）
主轴锥度：2 MT
卡盘直径：100 mm

研削主轴
研削主轴转速：2,500 min-1
内研主轴转速：13,500 min-1
研削主轴箱可倾角范围：± 90°
纵向/横向行程：200 mm

尾座
手轮每转高度调节：2 mm
尾座锥度：2 MT
尾座套筒行程：14 mm

驱动功率
整机驱动功率：2.525 kW
主传动电机：1.1 kW

尺寸与重量
砂轮尺寸：200 x 20 x 75 mm
内研砂轮最小/最大：10 x 10 x 3 mm / 25 x 20 x 6 mm
外形尺寸（长 x 宽 x 高）：1.52 m x 1.35 m x 1.4 m
净重：1,300 kg

产品详情
Multi-Grind 适用于通过工序合并减少装夹次数的车间环境。主要功能包括：研削主轴三点支撑以降低温升影响、带自动换向的油压纵向进给、可同时装夹两把砂轮的研削主轴箱、集中润滑及铸铁床身以降低振动等。

• 研削主轴三点支撑，保证热稳定性和一致的研削质量
• 油压纵向进给具自动换向并支持手动油压助力进给
• 研削主轴箱具横向/纵向位移与旋转，便于多角度装夹
• 电气柜可达维护，配件包括冷却、抽屑、卡盘、内研单元等

技术规格

• 研削直径：200 mm
• 最大工件长度：500 mm
• 外研（优化）：Ø 5–50 x 400 mm
• 内研（优化）：Ø 10–50 x 75 mm
• 刀具研削区：200 x 500 mm
• 最大工件重量：10 kg
• Z 轴行程：480 mm
• 研削主轴：2,500 min-1；内研：13,500 min-1
• 工作主轴：110 / 200 / 300 min-1
• 砂轮：200 x 20 x 75 mm
• 机床尺寸：1.52 x 1.35 x 1.4 m；重量：1,300 kg
