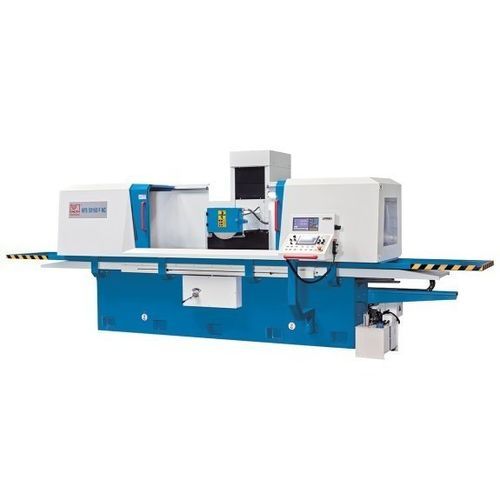

平面磨床 HFS 50100 F NC

用于大型工件磁力夹持移动立柱

概述
HFS 50100 F NC为交叉床式平面磨床，适用于需要精密平面磨削或作抛光/研磨前处理的大型重型工件。可移动立柱结构提供较长的工作台导向并实现负载的最佳分布。自动/手动切换支持样件生产、维修和操作培训。

主要特点

• 可移动立柱与交叉床结构，保证最大稳定性
• 带脱磁功能的大型磁力吸盘
• Siemens Smart Line PLC，含研磨循环及触摸屏HMI
• 由伺服驱动的NC控制Y/Z轴
• X轴液压连续可变进给
• 用于Y/Z轴的电子手轮，便于精密手动定位

产品详情

• 肋结构床身与水平主轴在重载下仍保持高刚性
• 宽阔工作区便于单件大工件或多件一次装夹加工
• 标配高效冷却系统及带油冷却器的外置液压单元

工作区
工作台尺寸: 500 mm x 1.000 mm
主轴中心至工作台距离: 600 mm
工作台最大承载: 700 kg
磁力吸盘高度: 110 mm
磁力吸盘尺寸: 500 mm x 1.000 mm
磁力吸盘数量: 1

行程
X轴行程: 1.000 mm
Y轴行程: 500 mm

进给
X轴液压进给: 5 m/min - 25 m/min
Y轴进给: 50 mm/min - 500 mm/min
Y轴进给深度: 0.005 mm - 0.05 mm
Z轴进给: 50 mm/min - 1.500 mm/min
Z轴自动进给: 0 mm/min - 30 mm/min

砂轮
砂轮尺寸: 350 mm x 40 mm x 127 mm
转速: 1.450 1/min

驱动功率
主电机: 7.5 kW
液压电机: 3 kW
Y轴伺服电机: 2 kW
Z轴伺服电机: 0.5 kW

外形与重量
外形尺寸（长 x 宽 x 高）: 4.5 m x 2.65 m x 2.7 m
重量: 5.500 kg

控制

• Siemens触摸屏：可编辑的平面和槽磨研磨循环
• 预紧级丝杠与高性能伺服确保进给的高精度与重复性
• 自动模式可处理用户定义的粗/精加工参数、抛光次数及回零

主轴

• 大型动平衡主轴，完全密封，终身润滑
• 预紧精密轴承保证长期稳定的研磨性能

液压系统

• 运行平稳且低发热，适合长时间连续生产
• 液压直线台进给无级可调，在换向时保持平稳速度
• 外置液压单元带油冷却器，确保温度稳定

磁力夹具

• 大面积磁力吸盘标准配置，保证全表面无扭曲夹紧
• 现代化控制保证可靠的夹持力和高质量脱磁

标准配置（部分）

• 2轴位置指示器 X.Pos 3.2
• Y/Z轴电子手轮
• 砂轮法兰
• 工作区防护罩
• 冷却系统
• 金刚石修整架（不含金刚石）
• 动平衡站与轴
• LED工作灯
• 磁力吸盘
• 调节螺钉与操作工具
• 操作手册
• Siemens PLC 含触摸屏
• 自动集中润滑系统

可选配置（部分）

• 带磁性分离器和纸滤的冷却系统
• 无储罐的磁性分离器
• 微极磁力吸盘或HFS 50100 F NC的升级选项
• 伺服砂轮修整器

技术参数

• 型号: HFS 50100 F NC
• 工作台: 500 x 1.000 mm
• 主轴中心至台面: 600 mm
• 台面最大承载: 700 kg
• 行程 X/Y: 1.000 mm / 500 mm
• 进给与速度见上文
• 砂轮: 350 x 40 x 127 mm，1.450 1/min
• 主电机7.5 kW；液压3 kW；伺服Y/Z 2 kW / 0.5 kW
• 外形尺寸: 4.5 x 2.65 x 2.7 m；重量: 5.500 kg
