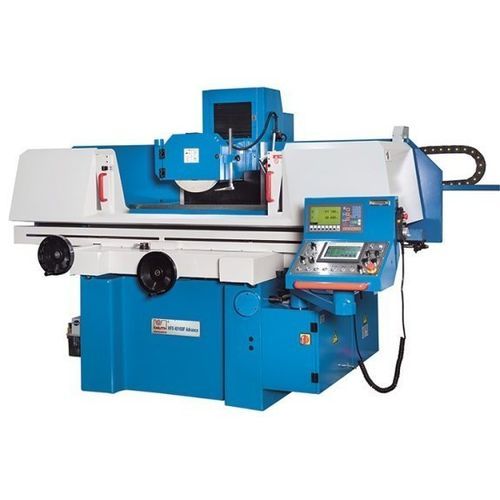

平面磨床 HFS 2550 F Advance

用于零件加工磁力夹持传统型

概述
HFS F Advance系列是KNUTH平面磨床的最新开发，提供成套交钥匙解决方案，将坚固的机械结构与基于Siemens的自动化功能结合，以实现车间高效的平面磨削。

主要特点

• 带脱磁功能的一体化磁性夹盘
• 垂直轴配预压滚珠丝杆和伺服电机，实现高精度定位
• Siemens PLC与触摸屏，便于自动模式编程
• 完善的标准配置，适合直接投产

产品详情

• 机架: 铸铁结构，具有抗扭刚性、精密导轨和优良的加工质量
• 润滑与防护: 所有导轨采用集中自动润滑；工作区由易于开启的防护罩覆盖
• 冷却与排尘: 大流量冷却泵与真空排风装置结合，清除研削粉尘和气溶胶

磨削主轴

• 大尺寸主轴，动平衡，完全密封，长期润滑
• 预压精密轴承，确保长期生产中的稳定性能

编程与控制

• 高质量预压丝杆和强力伺服电机，保证Y轴的高精度与重复定位性
• 配置电子手轮用于装夹与主轴手动移动
• 自动模式：自动处理用户设定的粗/精加工参数、放电次数及回零动作

液压系统

• 运行平稳且发热量低，适合连续生产
• 工作台纵向移动由液压驱动，无级可调并具平稳换向
• 外置液压站带油冷却器，保证温度稳定性

磁性夹盘

• 标配大尺寸磁性夹盘，确保无扭曲夹紧
• 集成控制单元，实现快速夹紧和脱磁，提高生产效率

工作区（技术表）
工件最大重量: 180 kg
主轴鼻端至工作台面距离: 450 mm
工作台尺寸: 508 mm x 254 mm
磁性夹盘尺寸: 500 mm x 250 mm
Y轴刻度分度: 0.005 mm
Z轴刻度分度: 0.02 mm
Z轴横向自动进给: 0.1 mm - 8 mm
主轴转速: 2,850 1/min
Z轴自动纵向进给: 0.005 mm - 0.05 mm

行程（技术表）
X轴行程: 560 mm
Y轴行程: 275 mm

进给（技术表）
X轴液压进给: 5 m/min - 25 m/min
Y轴快速进给: 480 mm/min
Z轴快速进给: 790 mm/min

驱动能力（技术表）
主传动电机功率: 2.2 kW

尺寸与重量（技术表）
砂轮尺寸: 200 mm x 20 mm x 31.75 mm
外形尺寸（长 x 宽 x 高）: 2.3 m x 1.6 m x 1.68 m
重量: 1,800 kg

技术规格

• 型号: HFS 2550 F Advance
• 工件承载: 最多180 kg
• 工作台（宽 x 深）: 508 x 254 mm
• 磁性夹盘: 500 x 250 mm（带脱磁）
• X轴行程: 560 mm
• Y轴行程: 275 mm
• Z轴横向进给（自动）: 0.1–8 mm
• Z轴纵向进给（自动）: 0.005–0.05 mm
• 砂轮: 200 x 20 x 31.75 mm
• 主轴转速: 2,850 1/min
• 主电机: 2.2 kW
• 快速进给: Y = 480 mm/min, Z = 790 mm/min
• 传动: 液压台驱动，无级可调（X = 5–25 m/min）
• 控制: Siemens PLC 与触摸屏（自动模式）
• 机床重量（约）: 1,800 kg
