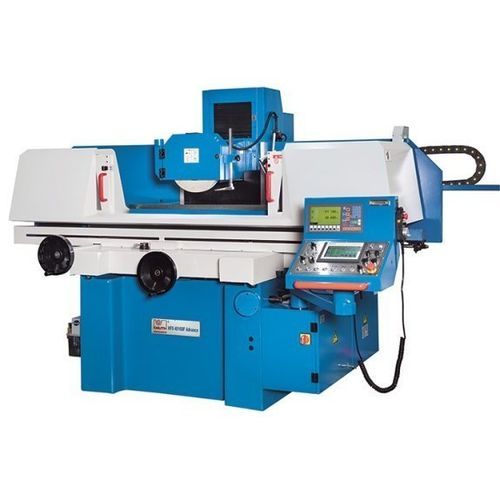

平面磨床 HFS 4080 F Advance

用于零件加工磁力夹持传统型

概述
KNUTH 的 HFS F Advance 系列为一类传统平面磨床，采用铸铁机身并配备基于 Siemens 的控制系统，可在不引入完整 CNC 复杂性的情况下实现自动化操作功能。适用于需要高级传统磨削能力的车间。

主要特点

• 带内置去磁功能的磁性夹具
• 垂直轴采用滚珠丝杠和伺服电机以实现精确定位
• Siemens PLC + 触摸屏，支持简易自动模式编程
• 完善的标准配置（磁性夹具、自动集中润滑、冷却与吸尘装置、修整器、动平衡工具、LED 工作灯、操作手册）

产品详情

• 机身：铸铁结构，提供刚性与抗扭强度
• 润滑：所有导轨采用自动集中润滑供油
• 工作区防护：可方便接近的防护罩以收集冷却液与磨削残屑
• 冷却与排风：强力冷却泵配合真空抽吸单元以去除磨削粉尘和气溶胶
• 研削主轴：大尺寸、动态平衡、完全密封，采用永久润滑和预紧精密轴承
• 编程：Y 轴采用预紧丝杠与伺服，具电子手轮用于手动调整；自动模式可处理粗/精加工参数、打火行程及回零
• 液压：油压驱动的纵向工作台运动，换向平顺；外置液压站带油冷却器以保证温度稳定
• 磁性夹具：大尺寸细极磁盘，配套集成控制实现快速吸附与去磁

技术规格（摘要）

• 工件最大重量：500 kg
• 工作台尺寸：813 mm x 406 mm
• 主轴端到工作台距离：580 mm
• 磁性夹具尺寸：800 mm x 400 mm
• Y 轴刻度分度：0.005 mm
• Z 轴刻度分度：0.02 mm
• Z 轴自动横向进给：0.1 mm - 8 mm
• 研削主轴速度：1,450 1/min
• 自动垂直进给：0.005 mm - 0.05 mm
• X 轴行程：910 mm
• Y 轴行程：450 mm
• X 轴液压进给：7 - 23 m/min
• Y 轴快速进给：480 mm/min
• Z 轴快速进给：990 mm/min
• 主传动功率：4 kW
• 砂轮尺寸：350 x 40 x 127 mm
• 外形尺寸（长 x 宽 x 高）：3.6 m x 2.4 m x 1.9 m
• 整机重量：3,400 kg

标准配置

• 带去磁功能的磁性夹具
• 自动集中润滑系统
• 工作区防护罩
• 冷却及吸尘装置
• 砂轮修整器与动平衡装置
• LED 工作灯
• Siemens PLC 与触摸屏（自动模式）
• 操作手册与维护工具

备注
设备以完整基础配置交付；可选配件可根据特定生产需求进行扩展。
