螺纹按钮 MTV

滚花圆形聚甲醛POM

产品描述

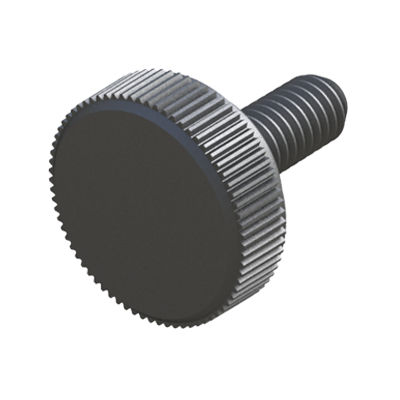

MTV 滚花旋钮带螺杆由 POM（聚甲醛）本体和镀锌钢螺杆组成。用于工业设备的手动夹紧与调节，提供多种公制螺纹规格与长度以满足不同装配需求。

材料详情

• 本体：POM（聚甲醛）
• 螺杆：镀锌钢

材料特性
POM 具有良好的力学强度、适当的热稳定性和耐化学性，适用于一般工业用途。镀锌钢螺杆提供机械强度及基本防腐保护。

可选颜色

• 灰色 RAL 7038
• 黑色 RAL 7021
• 红色 RAL 3001

合规 / 附加信息
图纸 PDF：可用（详见产品页）
UL94：未说明
IP 等级：未说明
RoHS：符合
尺寸单位：毫米
视频：有产品视频

变体 / 尺寸表
参考号 | 公制螺纹 | L | A | C | B | D
02900100001 | M3 | 8.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100002 | M3 | 10.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100003 | M3 | 12.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100004 | M4 | 10.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100005 | M4 | 12.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100006 | M4 | 14.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100007 | M5 | 12.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100008 | M5 | 14.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100009 | M5 | 16.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100010 | M6 | 14.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100011 | M6 | 16.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100012 | M6 | 20.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100013 | M6 | 14.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100014 | M6 | 16.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100015 | M6 | 20.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100016 | M8 | 16.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100017 | M8 | 20.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100018 | M8 | 25.00 | 25.60 | 16.30 | 10.40 | 3.40

特性 / 技术规格

• 型号：MTV
• 本体材料：POM（聚甲醛）
• 螺杆材料：镀锌钢
• 可选颜色：灰色 RAL 7038、黑色 RAL 7021、红色 RAL 3001
• 合规：RoHS 符合
• UL94：未说明
• IP 等级：未说明
• 尺寸单位：毫米
• 可用螺纹：M3、M4、M5、M6、M8
