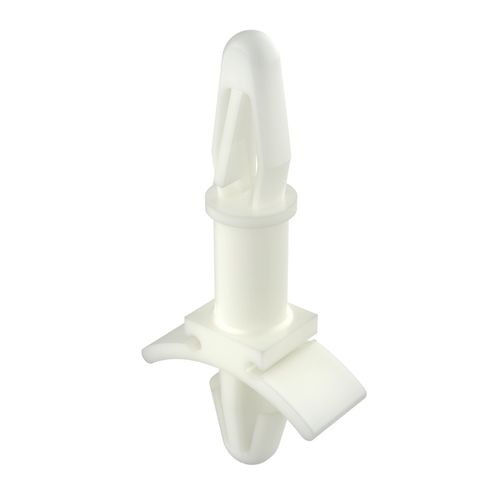

印刷电路板用压铆螺柱 MSCIA

可叠放用于汽车工业

产品描述
卡扣式PCB支撑件，设计用于在无需螺钉的情况下将下部机箱与上部印刷电路板连接。MSCIA 支撑件可在预钻或冲孔的孔中提供可重复使用的机械连接，支持快速装配并可实现多层电路板堆叠。

可选项

• 可按要求提供染色颜色

认证 / 合规
UL94：V2
RoHS：是
IP：未指明

尺寸
尺寸与测量单位：毫米（mm）

多媒体
提供产品视频（页面上的 MP4）。

变体表（摘录）
Reference | L | Hole size Anchor 1 | Panel thickness Anchor 1 | Hole size Anchor 2 | Panel thickness Anchor 2 | Type
00100901051 | 2,90 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 1
01301400800 | 3,20 | 3,18 | 1,57 | 3,18 | 0,79 to 1,98 | 1
00100900078 | 4,75 | 3,20 | 1,57 | 3,20 | 1,57 | 1
00100901052 | 4,75 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 1
01301400801 | 4,80 | 3,18 | 1,57 | 3,18 | 0,79 to 1,98 | 1
01301400806 | 4,80 | 4,00 | 1,57 | 4,75 | 0,20 to 1,40 | 1
01301400802 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 to 1,98 | 1
01301400803 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 to 1,98 | 2
01301400807 | 4,80 | 4,00 | 1,57 | 4,75 | 1,98 to 3,56 | 1
01301400805 | 4,80 | 4,00 | 2,36 | 4,75 | 0,79 to 1,98 | 1
01301400804 | 4,80 | 4,00 | 2,36 | 4,75 | 1,98 to 3,56 | 1
00100900052 | 5,50 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 2

技术特性 / 规格

• 产品系列 / 型号：MSCIA
• 功能：卡扣式 PCB 支撑件，用于在无需螺钉的情况下连接下部机箱和上部电路板
• 材料 / 阻燃等级：UL94 = V2（如所示）
• RoHS：符合
• 防护等级 IP：未指明
• 单位：尺寸与测量为毫米
• 可选项：按要求提供染色颜色
• 多媒体：产品视频可用（页面上的 MP4）
• 变体：多种型号，L、锚点孔径和面板厚度范围不同（上文为摘录）
