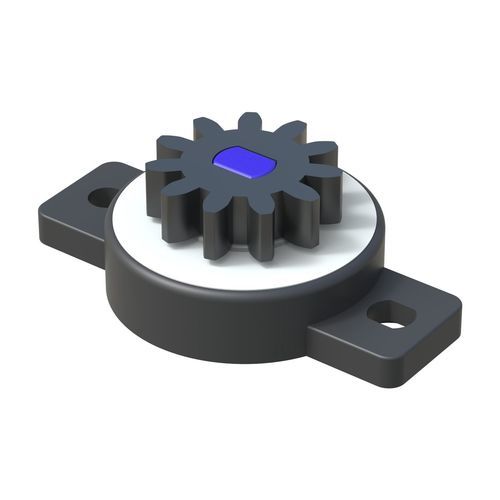

旋转缓冲器 TBE

液压用于汽车工业单一方向

产品说明
单向旋转阻尼器型号 TBE，用于在开启类应用中控制和减缓旋转运动。提供多种齿数配置，以适配不同的行程特性和安装限制。通常用于控制门、舱盖或面板的开启行程；部分型号亦可用于定时装置或传统的径向运动应用。

应用

• 门、面板和盖的受控开启
• 定时与复位机构
• 需实现确定性旋转阻尼的组件集成

认证与合规

• RoHS：Yes
• UL94：未指定 / 无数据
• 防护等级（IP）：未指定 / 无数据

尺寸
尺寸单位：毫米

资料

• 技术图纸：提供 PDF 图纸（2D）
• 视频：提供产品视频
• 图片：提供渲染图和图纸图片

规格（表格）
Reference | No. Teeth (Z) | Pitch diameter Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

技术参数

• 型号：TBE
• 品牌：ISC Plastic Parts
• RoHS 合规：Yes
• UL94：未指定
• 防护等级（IP）：未指定
• 测量单位：毫米
• 可用资料：2D 图纸（PDF）、产品视频、渲染及图纸图片
• 列出变体数量：11（参考见上表）
