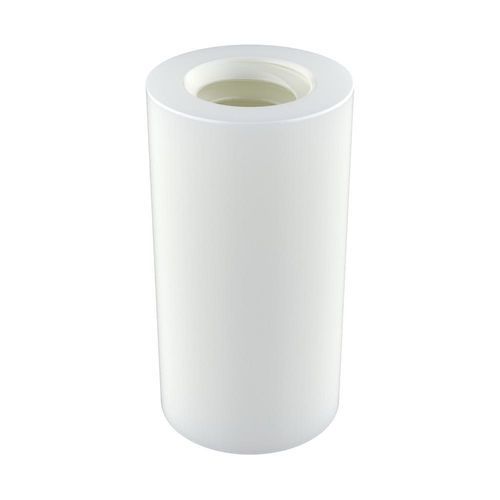

印刷电路板用压铆螺柱 MECM

螺纹母端用于汽车工业

描述
MECM 圆柱形内螺纹隔离柱用于固定、间隔和定位电路板、面板及组件，在装配元件之间保持规定的距离。其圆柱体提供了均匀的外形几何，便于集成到不同的安装配置中。

材料与特性
由PA66（聚酰胺66）制成，兼具力学强度、韧性和轻量化，同时具有适用于电子装配的电气绝缘特性。

应用

• 特别适用于PCB 安装，用于保持电路板与机箱、面板或金属结构之间的间隙并防止电气接触。
• 用于电子设备、配电盘和机柜。
• 也适用于需要减轻重量、防止腐蚀或在组件之间实现电气绝缘的场合。

标准与合规

• 阻燃等级：UL94 V2
• RoHS：符合（已标注）
• IP 等级：未标注 / 未评级

可用型号（表格）
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

附加资源
产品页面可下载2D图纸和产品演示视频。

技术规格

• 型号：MECM
• 材料：PA66（聚酰胺66）
• 阻燃性：UL94 V2
• RoHS：已标注为符合
• IP 等级：未标注
• 测量单位：毫米
• 典型应用：PCB 安装、电子设备、配电盘、机柜
• 外形几何：圆柱形，均匀
