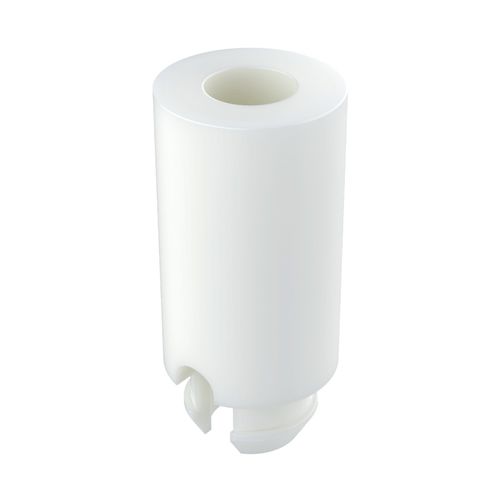

印刷电路板用压铆螺柱 MSEC

可叠放用于汽车工业

产品概述
MSEC 系列包括自锁式快扣绝缘 PCB 支架，提供类型1（通孔）和类型2（通孔带沉头孔），用于快速推入固定并实现印刷电路板的规定间距。

功能
支持沿同一轴线的多块 PCB 顺序堆叠组装，便于从底板向上逐层安装。提供稳定的机械固定、确定的板间间距以及组件与机箱之间可靠的电气绝缘。

材料与等级

• 材料: PA66（聚酰胺66）
• 阻燃等级: UL94 V-2（部分型号为 UL94 V-0）
• 颜色: 自然色、红色（视型号而定）
• 类型: 类型1（通孔）、类型2（通孔带沉头孔）

可用型号（摘要）
多种标准型号涵盖直径和长度从 3.20 mm 到 25.40 mm，面板厚度为 1.57 mm，孔径约为 4.70–4.75 mm。完整的型号表和尺寸图见 PDF 图纸。

其他资料与合规性

• 2D 图纸 PDF 可用
• 已标注 UL94 等级；部分型号为 V0
• 符合 RoHS
• IP 等级: 未指定
• 尺寸单位: 毫米
• 演示视频可用

技术特性

• 系列 / 型号: MSEC
• 功能: 快扣式绝缘 PCB 支架，用于快速固定和间距控制
• 装配: 推入式快扣系统，支持顺序堆叠组装
• 保持: 提供稳定的机械保持和确定的间距
• 电气绝缘: 确保组件与机箱间的绝缘
• 材料: PA66
• 阻燃等级: UL94 V-2 / UL94 V-0（视型号而定）
• 颜色: 自然色、红色
• 类型: 类型1（通孔）、类型2（通孔带沉头孔）
• 螺钉兼容性: 通常为 M3；部分型号为 M3.5 或 M4
• 单位: 毫米
• 合规: RoHS
